凸轮控制器工作原理和实物接线操作要领

文章出处:人气:25发表时间:2020-05-22 10:39:10

凸轮控制器它是一种大型的手动控制电器,它是由静触点、动触点,灭弧,凸轮转轴及手轮等组成。是一种大型的控制电器,也是多档位、多触点,利用手动操作,转动凸轮去接通和分断通过大电流的触头转换开关。其外形结构见下图。


一、凸轮控制器用途

主要用于起重设备中直接控制中小型绕线转子异步电动机的启动、停止、调速反转和制动,也适用于有相同要求的其他电力拖动场合。它已取代控制容量小、体积大、作频率低、切换位置和电路较少的鼓形控制器。

二、凸轮控制器选用

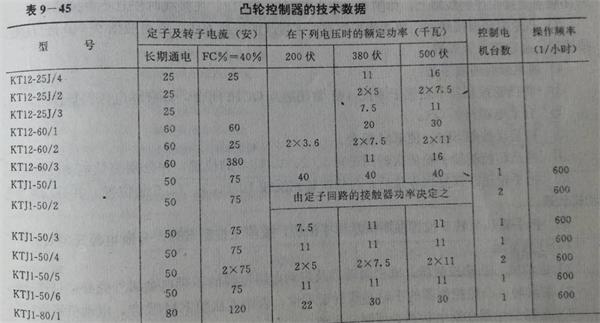

凸轮控制器是根据电动机的容量、额定电压、额定电流和控制位置数目来选择凸轮控制器的技术数据见表9-45


三、凸轮控制器实物接线原理图

1、要熟悉凸轮控制器的结构和触点分合表,凸轮控制器的手轮有十一档位置,控制着十二副触点,其中常闭三副、常开九副。在九副常开触点中,四副配有灭弧罩的常开触点是接在主电路作控制电动机正反转用,如图9-40(b)中QC1~QC4;另外五副常开触点(QC5、QC9)接在转子电路中,是用作逐级切除转子电阻,控制电动机启动与调速。还有另外三副常闭触点是接在控制线端上,如图9-40中QC10-QC12。在接线时注意不要接错。

2、凸轮控制器接线时,要看清控制器内莲接线的接线方式,并对照图9-40进行接线接线后,必须盖上灭弧。


四、凸轮控制器通电校验的顺序

1、将凸轮控器手轮置于零位(使常闭触点QC12闭合,具有零电压保护作用,)

2、合上电源开关QS

3、按启动按钮SB2,使KM吸合

4、将凸轮控制器手轮依次转到正转1、2、3、4、5的位置,并分别测量电动机的转速

5、把手轮逐渐恢复到零位后,再依次转到反转1、2、3、4、5的位置,并分别测量电动机转速。

6、把手轮从反转5位置逐渐恢复到零位后,按停止按钮SB1,分断电源开关QS

五、凸轮控制器注意事项

1、电动机、凸轮控制器、电磁制动器及启动电阻器等的不带电金属外壳必须可靠接地

2、启动时,凸轮控制器的手轮必须置于零位,否则无法使KM吸合,电动机不能启动

3、电磁制动器在断电状态必须制动有效。
