配电柜内电动机两种常用接线方法

现实生活中离不开电动机。电动机功率大小不一样，其配电柜内接线方法也不一样。要想电力拖动系统正常工作。以下两种常用电动机接线方法必须掌握。

1、配电柜内电动机接线盒内的接线方法

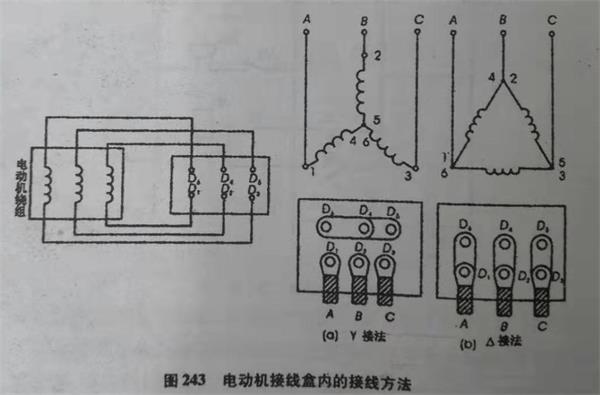

一般电动机每相绕组都有两个引出线头。一头叫做首端，而另一头叫做末端。第一相绕组的首端用D1表示，末端用D4表示;第二相绕组的首端和末端分别用D2和D5表示;第三相绕组的首端和末端分别用D3和D6表示。这六个引出线头引入接线盒的接线柱上，接线方法如下图所示。

2、双速异步电动机接线端子接线线路

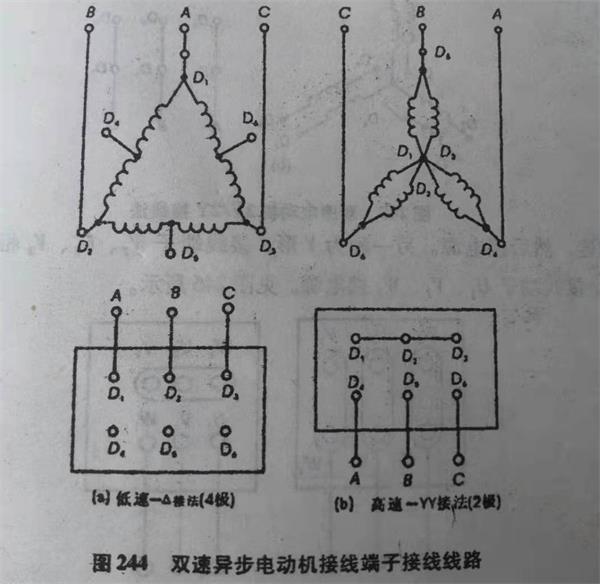

双速异步电动机是采用改变极对数来改变转速的。图244中，三相绕组接成ム形，三个连接点接出三个引出端D1、D2、D3，每相绕组的中点各接一个出线端D4、D5、D6，共有6个出线端，改变这六个出线端与电源的出线端与电源连接方法可以得到两种不同的转速。

要使电动机在低速工作，只需把三相电源接至电动机绕组△形连接顶点的出线端D1、D2、D3上，其余三个出线端D4、D5、D6空着不接，此时电动机定子绕组接成△形，磁极为4极，同步转速为1500min。要使电动机高速工作，把电动机绕组三个出线端D1、D2、D3，连接在一起，电源接到D4、D5、D6三个出线端上，这时电动机绕组成为Y接法，磁极为二极，同步转速为3000r/min。

以是就是两种简单适用的电动机接线方法，从配电柜引电源线到电动机上必须选择合适的线径电缆，避免电缆线径过小导致线缆发热烧毁电线和电动机。
