配电柜型号大全接线图和实物图注意事项

文章出处:人气:1838发表时间:2020-01-08 10:09:00

配电柜在生产生活中应用范围广型号多,但不同型号的配电柜实物图和接线原理图是差不多的。因此只要掌握了各配电柜型号的原理在实际维修安装中就不会出错。低压电器是组成电动机基本控制线路的控制电器。而电动机的基本控制线路又是组成各种机床及机械设备的电气控制线路的基本环节。

因此,掌握好配电柜接线图原理,认识实物图非常重要,对掌握各种机床及机械设备的电气控制线路的安装、调试与维修具有很重要的作用,以下是对配电柜型号大全的详细介绍。生产机械的电气图中,常用来表示电气线路的有电路图(也称原理图)和接线图(也称互连图)两种。电气系统的原理图是根据生产机械运动形式对电气设备的要求绘制而成,是用来协助理解电气设备的各种功能。

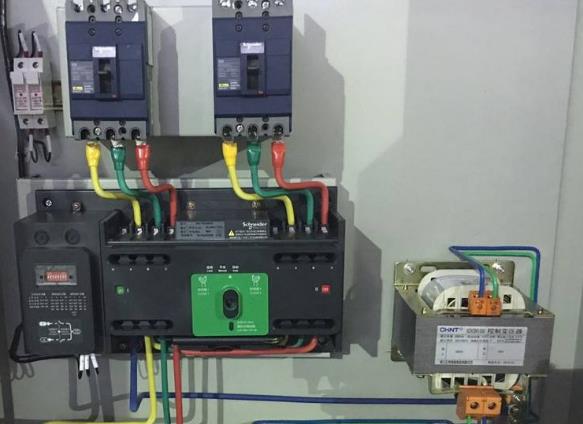

配电柜接线实物图

它是采用国家规定的图形符号和文字符号并按工作顺序排列,详细表示电路、设备或成套裝置的全部基本组成和连接关系,而不考虑其实际位置的一种简图,图中各元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。同时各图形符号表示的方法可以采用集中表示法・也可以采用半集中表示法和分开表示法,但属于同二个电器的各元件应该用相同的文字符号表示。

电气系统的原理图通常由主电路和辅助电路两部分组成。主电路(也称动力电路)是通过强电流的电路。它包括电源电路、受电的动力装置及其控制、保护电器支路等,是由电源开关、电动机、熔断器、接触器主触点、热继电器热元件等组成。

辅助电路是通过弱电流的电路。对一般生产机械设备的辅助电路,总的包括控制电路、照明电路和信号电路等,是由各类接触器、继电器的线圈、辅助触点、按钮、限位开关的触点及照明、信号灯等组成在原理图上,主电路、控制电路、照明电路和信号电路应按功能分开绘出,一般将主电路绘在图纸的左侧,控制电路绘在主电路的右侧,照明、信号电路与主电路和控制电路分开绘出。

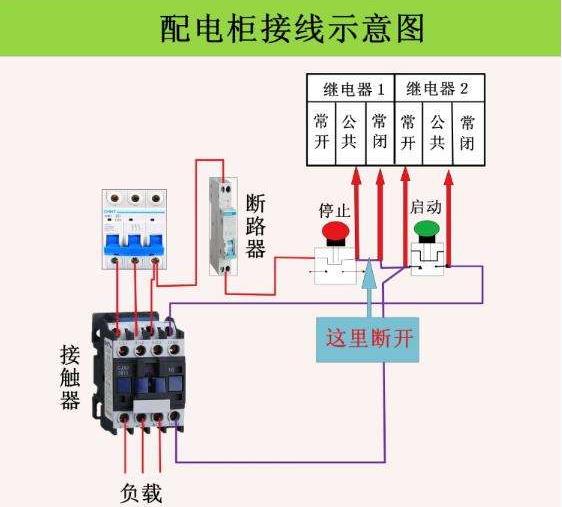

配电柜型号大全接线图

主电路中的电源电路绘成水平线,相序L1、L2、L3自上而下排列,中线N和保护地线PE依次放在相线下面。每个受电的负载及控制、保护电路支路,应垂直电源电路面出,控制和信号电路应垂直绘在两条或几条水平电源线之间。耗能元件(如线、电磁离合器、信号灯等)应直接達接在下方的水平电源线上。面控制触点、信号灯等应连接在上方水平电源线与耗能元件之间,并应尽可能减少线条和避免线条交又。为了看图方便,一般应自左至右或自上至下表示操作顺序。

电气原理图能充分表达电气设备和电器的用途、作用及工作原理给电气线路的安装、调试和检修提供了依据。电气接线图是根据电气设备和电器元件的实际位置和安装情况绘制的。以表示电气设备各个单元之间的接线关系。主要用于安装接线、线路检查、线路维修和故障处理。在实际应用中,接线图通常需要与原理图和位置图一起使用。

配电柜接线原理图

接线图中一般示出:项目的相对位置、项目代号、端子号、导线号、导线类型、导线截面积、屏蔽和导线合等内容,图中各个项目(如元件、器件、部件、组件、成套设备等)的表示方法,应采用简化外形(如正方形、矩形、圆形)表示,必要时也可用图形符号表示,符号旁应标注项目代号并应与原理图中的标注一致接线图中的导线可用连续线和中断线来表示,也可用线束来表示。

在用线束来表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗,生产机械的电气图,除电路图(原理图)和接线图以外,一般还应有安装图,在必要时还需绘出系统图或框图、位置图、逻辑图等

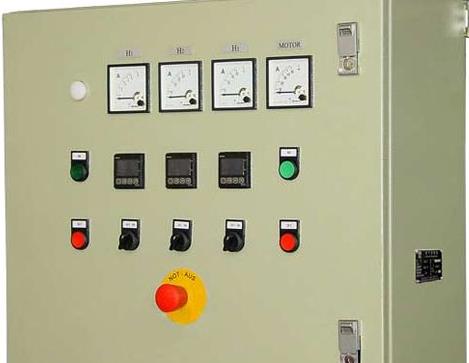

配电柜实物图

安装图是为用户提供安装电气设备所需的资料和参数,当未提供接线图时,安装图上还必需表明电源线走线的详细情况和控制柜外面分散安装的其他控制电器的位置等。

对于简单的配电柜设备,不一定要求绘出上面所提及的各种电气图,但不同型号规格的配电柜通常应有电气原理图、接线图(互连图)和安装图。这样便于安装维修人员安装和检修配电柜设备。
