plc控制柜厂家接线原理图是怎样的?

文章出处:人气:925发表时间:2019-09-01 22:04:41

plc控制柜目前在工控自动化领域应用最为广泛,目前随着社会经济的快速发展人工成本越来越高,成为制约企业发展的关键因素之一。在国家大力提倡人工智能化的今天,众多人工密集型企业也在慢慢转型,其工厂生产设备也由以前的单一人工操作转为plc自动控制系统,控制柜厂家通过plc编程把以前人工完成的生产环节通过自动化设备完成。大大提高了企业生产效率,节省人力成本。那plc控制柜的接线原理图是怎样的,是怎样实现自动化功能的呢?今天和大家来谈讨。

一、PLC控制柜的核心-plc控制器

plc控制器好比人的大脑,对整个控制系统发出指令。对各个机械传动装置进行开关和旋转。同时plc控制器还能收集各运动机构的反馈信息,对自动装置及时修正。目前常用的plc控制器有以下三种。

1、西门子plc控制器:是由德国西门子公司开发的一款控制器。常用的有s7-200和s7-300系列。而在中小型控制系统中尤以s7-200较为普遍。

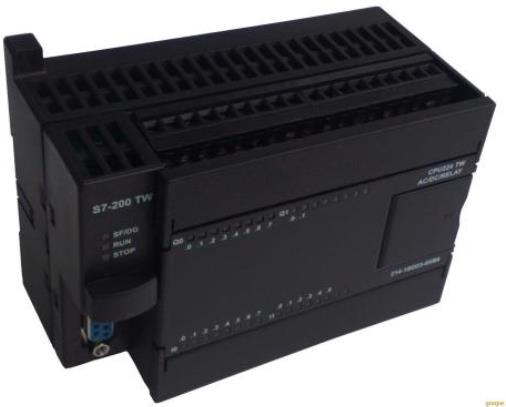

西门子控制器

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛,覆盖所有与自动检测,自动化控制有关的工业及民用领域,包括各种机床、机械、电力设施、民用设施、环境保护设备等。

2、三菱plc控制器:三菱PLC是日本三菱公司开发出来的。在中国市场常见的有以下型号: FR-FX1N FR-FX1S FR-FX2N FR-FX3U FR-FX2NC FR-A FR-Q)。三菱plc以其丰富的指令集和扩展能被国内广大自动化领域所接受。三菱plc程序编写采用梯形图容易上手,编程简单。备有可自由选择,丰富的品种,令人放心的高性能和高速运算等。

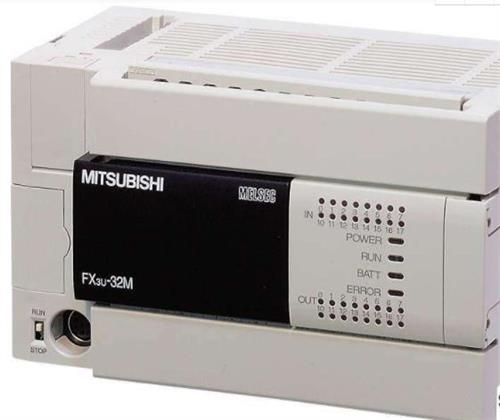

三菱plc控制器

3、Co-Trust控制器:CTplc控制器是一款由深圳西创科技(SIKON)开发出来的。是一家工业自动化技术领域的专业化的公司。其控制器外形和西门子很相似,扩展模块和西门子控制器也是兼容的,性价比高。

、plc控制柜接线原理图分析

1、plc控制器分主控制器和扩展模块。如果控制设备越多,需要的点位就多,在主控制器点数不够用的情况下需要增加扩展模块来增加功能。常用的有开关量DI输入和输出DO,还有模拟量输入AI和输出AO。因此对于plc控制图纸要善于分析其电气图。

2、弄清plc控制器输入点和输出点功能定义:要实现对设备的自动化控制先确定需要哪些输入和输出点,便于对plc进行选型。输入输出地址分配要根据控制的设备来确定PLC的各输入输出端子分别对应哪些输入输出信号或设备。有的输出设备可能需要开关信号。有的则需要输出模拟信号。

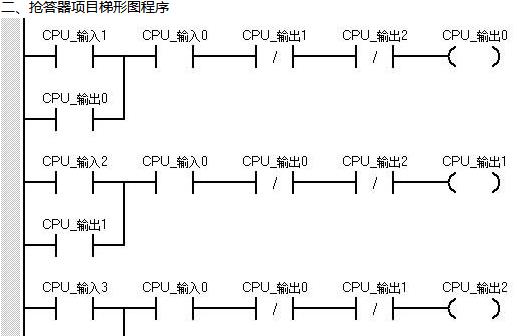

3、plc梯形图简单讲解:梯形图是plc的语言,所有的指令都以梯形图的样式在图上直观反应出来,以下是抢答器的梯形图程序。这上面的符号代表触点启动-闭合-自锁-保持。线圈得电和失电。是不是觉得和传统电路图很相似呢。

plc梯形图

三、plc控制柜的优点分析

1、PLC用软件功能取代了传统控制系统中大量的中间继电器、时间继电器、计数器等器件,使控制柜的设计、安装、接线工作量大大减少。

2、调试时间比传统设备缩短:模拟调试可以在试验室完成,通过plc上的发光指示灯可以观察信号输出状态。发现问题后可以迅速修改程序,比传统接线调试更方便快捷。

3、plc具有自我故障诊断功能:自身故障率底且具有完善的诊断和显示功能。外部执行机构发生故障时可以通过自带指示灯快速查找故障原因排除隐患。

以上就是对plc控制柜接线原理图的简要分析,在人工智能化越来越多元化的今天,相信plc控制系统应用会越来越广泛,对社会发展的贡献功不可没。
