过电流继电器工作原理接线图和选型方法

文章出处:人气:25发表时间:2020-05-21 09:28:31

配电中过电流继电器也会经常用到,主要用于重载频繁启动的场合作为电动机和主电路的过载和短路保护。当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统的安全

一、过电流继电器的工作原理

过电流继电器的线圈应串联在被保护的主电路中,当电路中的电流高于容许值时,过电流继电器吸合,其常闭控制触点断开被保护电路,使电动机停转来实现保护目的。常用的过电流继电器有JT4、L12及JL14等系列。


二、过电流继电器结构特点

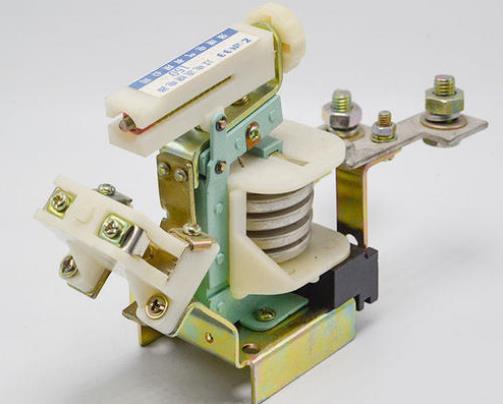

JT4系列过电流继电器由线圈、圆柱静铁心、衛铁、触点系统及反作用弹簧等组成。其外形结构及动作原理见图9-41。JL14系列过电流继电器是一种交直流通用继电器是取代JT4-L和L4-S系列的新系列,其外形结构及动作原理与JT4系列相似。JL12系列过电流延时继电器主要由螺管式电磁系统、阻尼系统及微动开关等部分组成,其外形结构原理图如下图所示。


三、过电流继电器选用

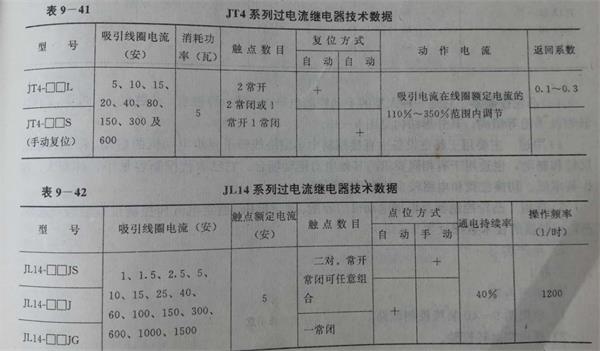

JT4系列适用于交流电路,JL14系列适用于交直流电路。选用时,主要根据负载电流或启动电流、所需的触点数目及复位方式等来选择。由于这种系列的过电流继电器是驛时动作的,因此,用在桥式起重机电路中,为了避免电动机在正常启动时产生误动作,般应把线圈的动作电流整定在电动机启动电流的1.1~1.3倍。JT4和JL14系列过电流继电器的技术数据分别见表9-41和表9-42

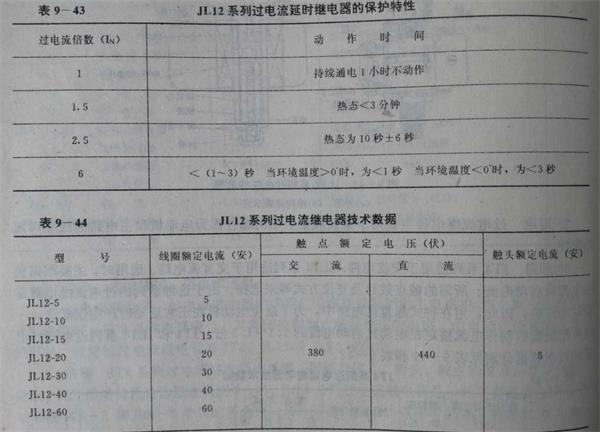

JL12系列过电流延时继电器具有过载、过流迅速动作的保护特性见下表,在选用过电流继电器保护中小容量直流电动机和绕线转子异步电动机时,其线圈的额定电流般可按电动机的额定电流来选择,对于频紫启动的电动机,考虑启动电流在继电器中的发热效应,过电流继电器线圈的额定电流可以选大一级过电流继电器的整定值一般为电动机额定电流的1.7~2倍,频繁启动场合可取2.252.5倍。ⅡL12系列过电流继电器的技术数据见表9一4
