家用配电箱型号配置及接线方法有哪些

家用配电箱是目前应用较广泛的配电箱产品，被应用在生产和生活中给我们带来了极大的便利。产品规格型号没有工业配电柜复杂。其安装和布线方法也稍微简单些。那家用配电箱内部配置和构造怎样，怎样看懂原理图接线呢？今天和大家探讨下。

一、家用配电箱箱体材料分类：

1、普通冷轧钢板：这是目前配电箱厂家选用最多的材料，其经济性较高一般钢板厚度在1.5-3mm左右。经冲床冲压成型然后焊接而成。表面再经过喷涂和烤漆房处理，达到防水防锈的要求。

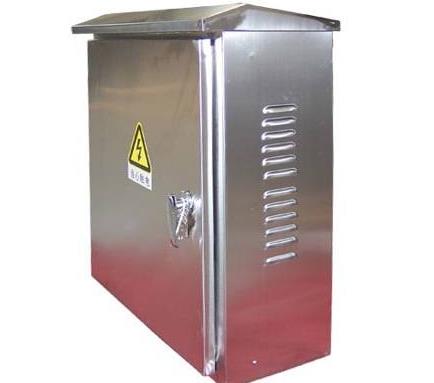

2、不锈钢箱体材质：选用不锈钢箱体成本较高，但外观更时尚美观。使用年限和耐腐蚀性更强。目前常用不锈钢材质分为304(1.4301根据EN10088标准）和316L不锈钢(1.4404根据EN10088标准）。箱体厚度1.5-2mm.

二、家用配电箱内部配件构成：

1、总开关（空气断路器）：此开关是整个电源入口的保护装置。家用空气开关型号以般以C系列居多。常用的空气开关型号有C16、C40、C32、C80、C60等。电流从30A-60A等。而工业上常用的空开型号主要是DZ系统或DW系列。国内常用低压电器品牌有正泰、德力西、天正、环宇等。

2、漏电保护开关：漏电保护开关：主要用于电路过载、短路、漏电和欠压保护。当漏电发生时，在主回路短路或绝缘表皮损伤,漏电保护开关可及时检测结果，将主电路连接断开。防止损坏负载电器减少财产损失。

3、1P单极断路器：此开关在家用配电箱应用较多，通常只接火线用来控制火线的通断，这种开关分别控制家庭中的多种回路。当其中一路出现故障时不会影响其它回路的正常运行。

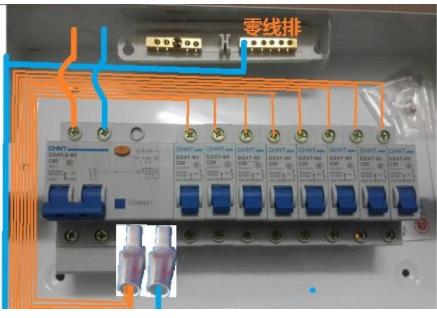

三、配电箱怎么接线漂亮：

1、合理选择配电箱尺寸大小，根据用电需求选择合适的低压电器和数量，在箱内合理布局，既要接线方便又要考虑到通风散热。

2、配电箱电缆线要选用不同的颜色区分零钱和火线，便于接线和查找故障。接线要规范，不可随意乱接造成箱内电线混乱。在电线转弯时折成90度用固线夹固定。

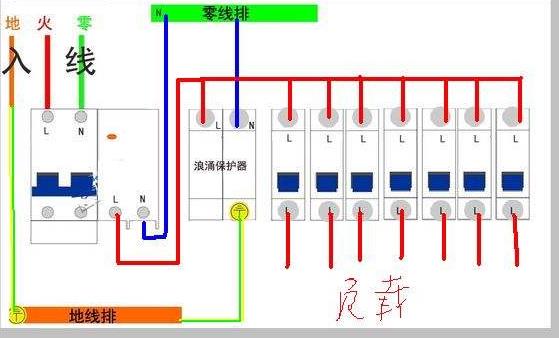

四、弄清配电箱接线原理图

1、了解家用配电箱内低压电器的原理和安装方法，根据用电负荷大小合理选择低压电器的承载能力。太大了成本浪费。太小又会因为负载过重烧毁配电箱。

2、学会看电路图，电路图是实物的真实反映，各种电器都在图纸上有电气符号表示。老电工一眼就能在图纸上找出各种低压电气。对于电缆线径的选择老师傅凭经验就可以搞定，但对于新手更多的则是通过公式计算。

以上就是对家用配电箱型号配置及接线方法的总结，希望看了对你有所帮助。随着电力技术的发展，会有更多高科技产品出现在我们的生活中。
