配电柜直接启动控制线路安装

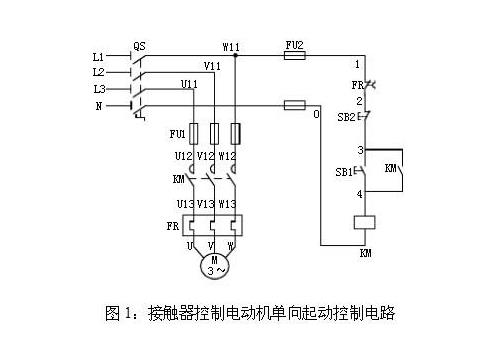

配电柜在动力启动柜中应用较多，下面给大家介绍一种简单常用的低压断路器直接启动控制控制线路。这种控制电路适用于功率较小的电动机启动。

1、直接启动控制线路所需元器件。电器元件见下图元件明细表。

2、低压断路器的结构、用途和选用

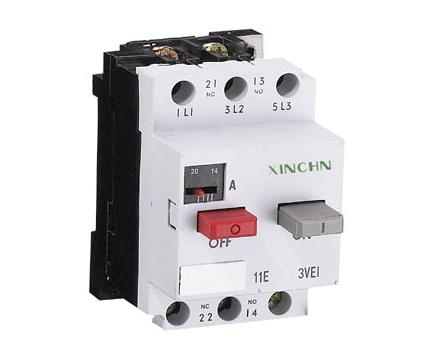

低压断路器(又称自动开关)，它的基本结构有触点系统、灭弧装置、操作机构和保护装置等组成。常用DZ型低压断路器的外形结构如图所示

(1)用途：低压断路器是一种能自动切断故障电流并兼有控制和保护功能的低压电器。通常用作电源开关，有时也用来作为电动机不频繁的启动、停止控制和保护。

(2)选用：低压断路器的主要技术参数可按下列条件选择。

1)断路器的额定电压和额定电流应不小于电路的正常工作电压和电路的实际工作电流。

2)热脱扣器的额定电流应当与所控制的电动机或其他负载的额定电流一致。

3)电磁脱扣器的瞬时动作整定电流，应不小于负载电路正常工作时可能出现的峰值电流，对电动机可按下式选取，Inr≥KIsr，公式中K为安全系数。对DZ型取K＝1.7，对DW型取K＝1.35，Isr为电动机启动电流。

常用DZ型低压断路器的规格见下表。

4)断路器的极限通断能力应不小于电路最大的短路电流。

配电柜内低压断路器一般垂直安装，并保证操作的安全。当低压断路器用作总开关或电动机控制开关时。在断路器的电源进线侧必须加装隔离开关、刀开关或熔断器等，作为明显的断开点。
