plc控制柜定时器功能说明

plc控制柜中定时器功能应用较多，下面举例给大家讲解plc定时器功能的基本用法。以及plc定时器的工作原理让你在以后自动控制柜中熟练运用。

1.plc控制柜定时器TM指令说明

TM( Timer)-定时器指令。plc定时器被启动后，按设定的时间对设定值作减计数。当定时时间到，定时器接通，带动其触点动作。定时器指令根据单位定时时间不同分为3类

(1)TMR:以0.01秒作为单位定时时间。

(2)TMX:以0.1秒作为单位定时时间。

(3)TMY:以1秒作为单位定时时间。

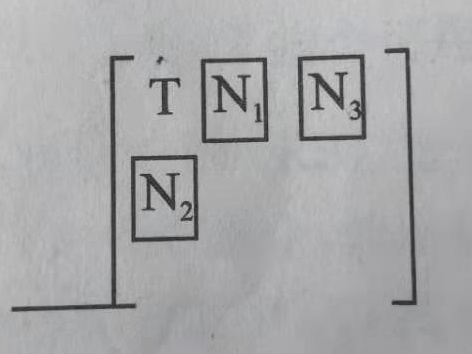

定时器指令梯形图符号如下图所示。N1为定时器类型，用R、X、Y表示。N2为定时器编号，用十进制表示。FP1有100个定时器，编号为T0－T99.可以通过系统寄存器 No.5重新设定计数器/定时器的起始号码,改变定时器的个数。

N3为定时时间设定值。设定值可以用十进制常数K设置,范围为:K0~K32767。定时时间=单位定时时间x设定值。设定值也可以直接用设定值寄存器SV设置,要求SV的编号要与定时器编号相同。

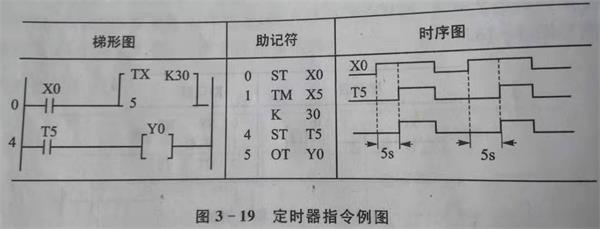

说明:每个定时器都配有相同编号的设定值寄存器SV和经过值寄存器EV。虽然在上面 的程序中没有看到,但在程序执行中它们是存在的。当程序进入运行状态后,首先将常数K30送到设定值寄存器SV5。当X0 接通瞬间,设定值寄存器 SV5将常数K30再传送给经过值寄存器EV5,使得SV5=EV5。

然后定时器TX5开始定时,定时器采取减1计数,每经过0.1秒从经过值寄存器EV5中减去1,直至EV5内容减为0,该定时器定时时间到,带动各触点动作,T5常开触点闭合,Y0接通。当X0触点断开,T5触点恢复常态,Y0断开。

2、plc控制柜定时器几点注意事项:

(1)当X0接通后,定时器开始进入定时状态。定时的过程就是每经过一个单位定时时间,从经过值寄存器EV5中减1。

(2)当X0断开时,定时器复位,对应触点恢复原来状态,同时经过值寄存器 EV5 被清0,而设定值寄存器SV5内容(K30)保持不变,为再次定时作好准备。

(3)plc定时器的运行状态为非保持型。如果在定时过程中发生断电,或工作方式从“RUN”切换到“PROG”,则定时器被复位。若想保持其运行中的状态,可通过设置系统寄存器 No.6

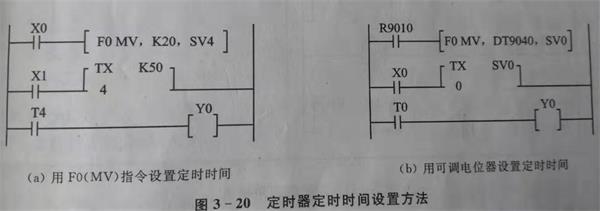

(4)plc定时器的设定值也可以直接通过SV设置，如图3-20(a)所示。当X0接通时，通过数据传送指令FO(MV)，将常数K20送到设定值寄存器SV4，使设定时间由5s改为2s，当X接通2s后，继电器Y0接通。关于F0(MV)指令将在3.2节中介绍sV的编号在FP1的C14、C16机型中为SVo-sV127在C24、C40、C56和C72机型中为Svo～SV143，见表2-7设定值寄存器SV的内容还可以通过PLC主控单元面板上手动可调电位器VO～V3，直接从外部送入。

其中VO-V3的数值变化范国为0～255，如图3-20(b)所示。D9040为持殊数据寄存器，专门用来存放V0输入的数值，R9010为常闭特殊继电器PLC运行时，R010始终处于接通状态。

当PLC运行后，FO(MV)指令把电位器V0的数值经DT9040传送给SvO。XO接通后，plc定时器将延时由V0所确定的时间，定时时间到触点T0接通，并使Y0接通。这种定时方法常利用在试运行期间的时间调整。
