配电柜电路接线图识别方法和步骤

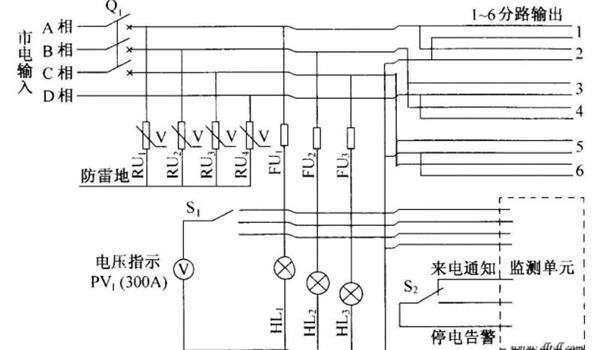

在实际配电柜线路安装检修过程中，首先对电气原理图弄得很清楚，并结合电气原理图看电路接线图识别读懂电路接线图最好的方法。下面我们就介绍看电路接线图的步骤和方法。

第一步分析清楚电气原理图中主电路和辅助电路所含有的元器件

弄清楚每个元器件动作原理。要特别异清楚辅助电路中控制元件之间的关系，弄清楚辅助电路中有哪些控制元件与主路有关系。

第二步弄清楚电气原理图和电路接线图中元器件的对应关系

在电气原理图中元器件表示的图形符号与电路接线图中元器件表示的图形符号都按照国家标准规定的图形符号绘制，但是电气原理图是根据电路工作原理绘制，而电路接线图是按电路实际接线绘，这就造成对同一个元器件在两种图中绘制方法上可能有区别。

例如接触器、继电器、热继电器，时间继电器等控制元件，在电气原理图中是将它们的线圈和触点画在不同位置(不同支路中)，在电路接线图中是将同一个继电器的线图和触点画在一起。可参考交流接触器KM的画法。

第三步弄请楚电路接线图中接线导线的根数和所用导线的具体规格

通过对电路接线图细致观察，可以得出所需导线的准确根数和所用导线的具体规格。在电路接线图中每两个接线柱之间需要一根导线。如在图中3-1-1中配电盘内部共有14根线，其中主电路导线9根，轴助电路5根导线，在电路接线图中应该标明导线的规格。如在图3-11中连接电源与刀开关的导线为6m2塑料软线(BVR6×3表示3根6imm的塑料绝缘的软线)。

在很多电路接线图中并不标明导线的具体型号规格，而是将电路中所有元器件和导线型格列入元件明细表中如果电路接线图中没有标明导线的型号规格，而明细表中也没有注明导线的型号规格，这就需要接线人员选择导线(有关导线选择另外说明)。

第四步根据电路接线图中的线号研究主电路的线路走向

分析主电路的线路走向是从电源引入线开始，依次找出接主电路用电器所经过的元件器电源引入线规定用的文字符号L1、L2、L3或U、V、W、N表示三相交流电源的三根相线(火线)和零线(中性线)。如图3-1-1中电源到电动机M之间连接线要经过配电盘端子引入→QK刀开关一一交流接触器KM的主触点(三对主触点)一→配电盘端子(W2、V2:、V3)一→电动机接线盒的接线柱。

第四步根据线号研究辅助电路的线路走向。在实际电路接线过程中主电路和辅助电路是分先后顺序接线的。这样做的原因，是为了避兔主、辅电路线路混杂，另外主电路和辅助电路所用导线型号规格也不相同

分析辅助电路的线路走向是从辅助电路电源引入端开始，依次研究每条支路的线路走向。如图中轴助电路电源是从交流接触点两对主触点的一端接线柱上引出的(标有V1和U1线的接线柱)。轴助电路线路走向是从U1一熔断器2FU→接钮开关SB一→KM线圈→3FU熔断器→V1。
