配电箱接线原理图分析和现场接线方法

文章出处:人气:97发表时间:2019-08-23 14:22:26

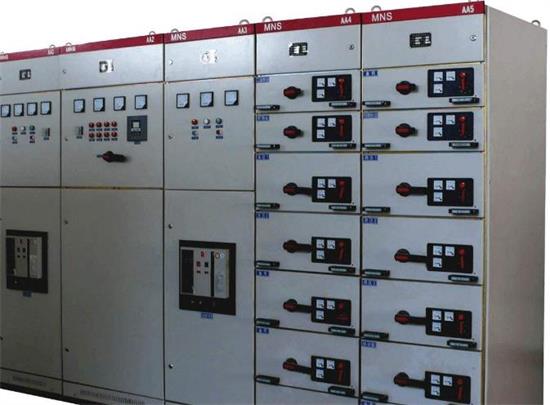

配电箱在我们的生活中随处可见。工厂有动力配电箱,家庭有家用照明箱。不同的用途对配电箱设计和选型也不一样,在配电箱安装和维修中,要善于分析配电箱接线原理图。只有在充分掌握配电箱接线图的情况下进行安装和检修才能确保用电安全,避免发生安全事故。那当我们接触到一款配电箱怎么来看接线图呢?今天和大家来探讨下。

一、分清配电箱一次线路和二次线路:配电箱中一般有主控供电部分和控制回路部分,也可以叫一次线路和二次线路。一次线路由于直接带负载一般线径较大一般都在4平方以上,二次线路主要起控制作用,一般线径较小一般在1平方以内。但普通小型家用配电箱只有一次线路,而工厂类配电箱由于功率大,并配有仪表指示灯,一般由二次线路启停控制。

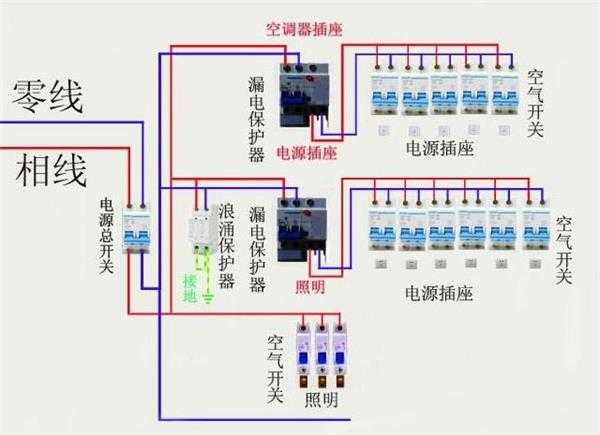

配电箱接线原理图

二、认清配电箱接线原理图中的电气符号:配电箱接线原理图的各种开关电器都用特殊的电气符号来代替。因此要想理解配电箱工作原理必须熟悉电气符号。比如主空气断路器、接触器,保险等基本电气符号。这些是学好电工的基础。可以把按主电路和控制回路两部分分开辩认,避免出错。

三、熟悉配电箱内低压电器外观和使用方法:配电箱主要组成部分一般由主断路器-分断路器-接触器等组成。认清各实物电气和接线方法。

1、家用配电箱之主断路器;现在家用配电箱总开关都有2P空气漏电开关。当家中电器发生短路或漏电时,总开关会自动跳闸切断总电源保护家用电器安全。现在家庭由于电器增多,比如空调,电烤箱,一般家用空开的额定电源是60A左右,确保总开关能承受大电流冲击。

2、家用分支用1P的空气开关:由于家庭分支较多,比如楼上、楼下、空调和照明等。当其中一路电器出现故障时,分支空气开关自动跳闸切断电源,避免总开关关断影响整个家庭用电。

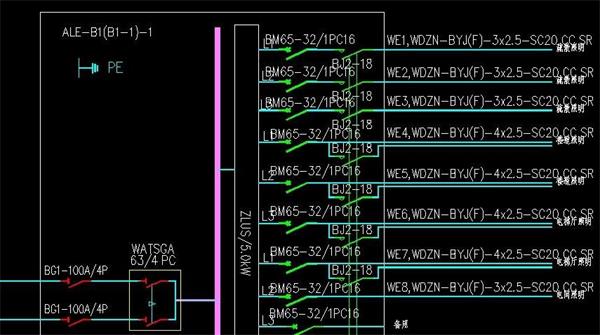

配电箱接线电路图

配电箱现场安装接线方法

1、选择合适的线径:根据用电大小选择合适的电缆线径,电缆线径选择过大会增加成本,而线径过小又会因为承受不住过载使电线发热烧毁。一般建议户内家用电缆线径4平方左右。

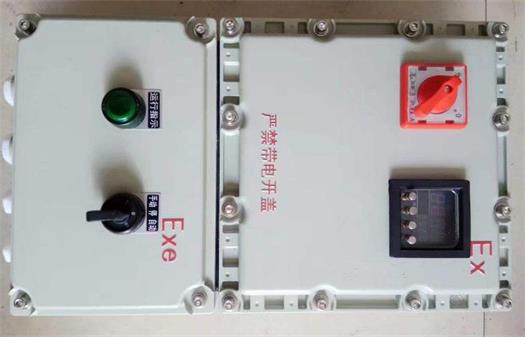

2、选择适合的配电箱安装方式:明装配电箱就是把配电箱挂在墙上,应采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75~150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm 左右的“出头余量”。对于较小的配电箱,也可在安装处预埋好木砖,然后用木螺钉在木砖处固定配电箱。

暗装配电箱就是把配电箱深埋在墙内,这种安装方式一般在建房时已预留孔位,预留的深度与电箱深度接近。电缆线采用穿管的方式引入配电箱。这种暗装配电箱不占空间外观美观。

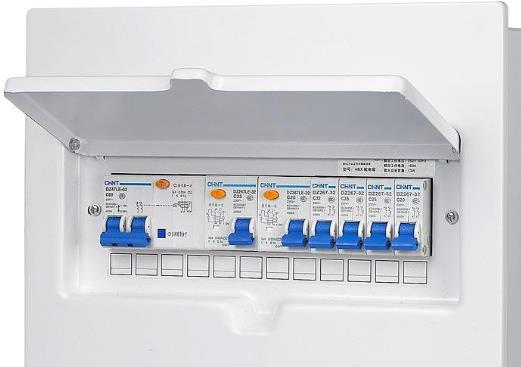

家用配电箱尺寸如何确定

经常会有朋友问到配电箱的尺寸如何确定,对于这个问题具体情况具体分析。应根据用电设备的功率和安装位置来确定,老师傅可以凭经验或凭感觉可以估算出来。经验和感觉如何获得?一点一滴,在实际生产生活中积累出来的,熟能生巧。

PZ30配电箱是我们常见末端箱,包括住宅、办公、商业的末端大量使用这种配电箱。普通住宅总开关2P微断,一个1P微断带照明,6个2P带RCD的插座回路,一个2P带RCD的备用,那么,2P位数是2,然后1P位数是1,再算上2P带RCD是4位,共计,2+1+6*4+4=31,按40的选,可选择560*500*100,有点大,如果不带备用,少一个开关,就可以按30算,就可以370*500*100,就小一些。

配电箱接线原理图分析和现场接线方法

如果用1PN代替2P,按2位算,共计,2+1+6*2+2=17,按20位选,可选择300*500*100,就小了很多。很多房地产公司为节约成本,制定公司内部标准,能用1PN绝不用2P,电气配置改变了,配电箱造价也会低一些。但不管怎样节约成本,其安全载荷不能省掉,不然会出问题。

以上就是对配电箱接线原理图分析和现场安装接线方法的总结,大家可以根据实际需求合理选择电气配置,在节约成本的时候要充分考虑到其安全性。
