低压开关柜是怎样分类的,有什么设计要求?

文章出处:人气:34发表时间:2019-07-16 17:58:09

低压开关柜目前应用广泛,那有哪些分类,不同类型的开关有什么特点呢?今天给大家详细讲解。

一、开关柜之固定式

固定式开关柜是不能随便移动的,开关柜内各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。固定式开关柜有单列的,也有并排几列的。

为了保证柜体形位尺寸,往往采取各构件分步组合方式,一般是先组成两片或左右两侧,然后再组成柜体,或先满足外形要求,再顺次连接柜体内部支件。组成柜体各棱边的零件长度必须正确(公差取负值),才能保证各方面几何尺寸,从而保证整体外形要求。对于柜体两侧面,因考虑排列需要,中间不能有隆起现象。

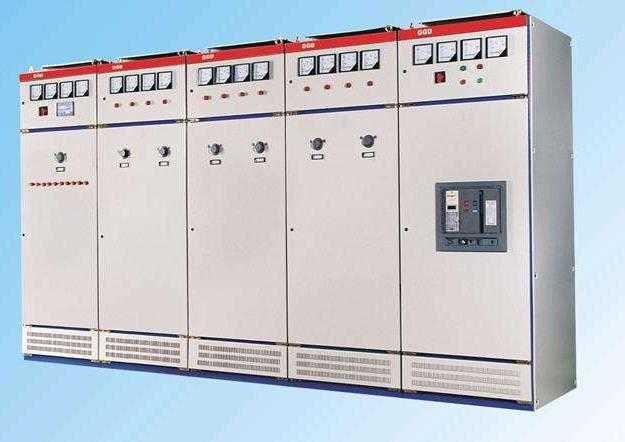

固定式开关柜

二、开关柜之抽出式

抽出式的开关柜柜体是固定的,和装有开关等主要电器元件的可移装置部分组成,这种抽出式开关柜检修方便,并且相同类型和规格的抽屉能可靠互换,抽出式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求,柜体的精度要求高,结构的相关部分要有足够的调整量,至于可移装置部分,要既能移换,又要可靠地承装主要元件,所以要有较高的机械强度和较高的精度,其相关部分还要有足够的调整量。

抽出式开关柜

三、低压开关柜的设计要求

1、电柜必须使用金属材料,密封性要好。因为密封可以隔离电磁辐射,可以防水,防尘,防油污。

2、柜体表面应平整,边缘及开孔应光滑,无毛刺、裂口。

3、柜体外表面、手柄和漆层应无损伤或变形情况。

4、各零部件应配合正确,门、抽屉等活动部件工作灵活,紧固件、连接件牢固无松动

5、切口或者开孔越小越好。盖和门要贴紧柜体,用传导性的密封垫。

6、与外界连接时,要把表面的涂漆刮净。

7、柜内电气设备有一个可靠的保护箱体,同时必须拥有良好的接地。为避免焊接后的螺丝很快就发生锈蚀现象。电柜内还要经过油漆烘漆等柜体防腐蚀和美观处理.

以上就是对低压开关柜分类和设计要求的总结,低压开关柜属于高危作业,因此必须按照安全用电规范操作,避免发生意外事故。
