低压开关柜的安装固定技巧全面掌握是高手

文章出处:人气:14发表时间:2021-09-30 23:28:07

低压开关柜的基础安装是关系到配电柜安装是否稳固和安全可靠听根本。尤其是户外配电柜的基础施工不能一丝马虎,这关系到公共财产安全和人身安全等。因此配电柜基础施工是关键,具体施工步骤如下。

1、基础施工与基础接地

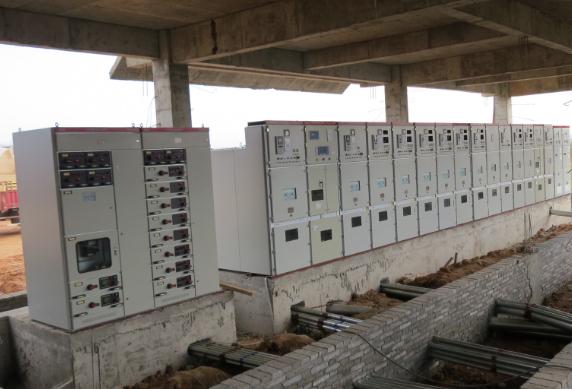

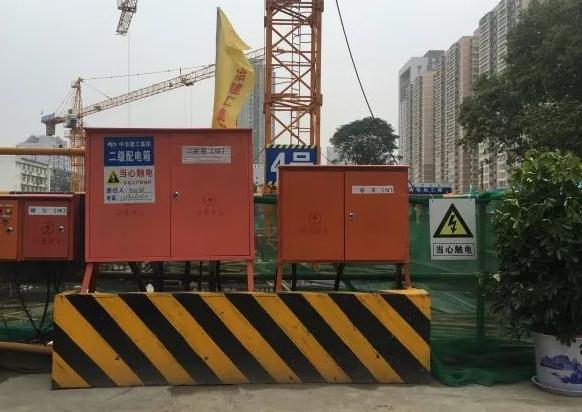

配电柜通常是安装在槽钢或用钢制成的基础上,如下图所示。在土建时,槽钢与角钢应按图纸要求埋设在混凝土中。在埋设前,应将其校直并除锈.按图纸要求下料钻孔,再按规 定的标高固定.并进行水平校正.水 平误差每米不超过1毫米,累计误差不超过5毫米,固定型钢的方法是将型钢焊在钢筋上,再将钢筋浇在混凝土的基础里.此外•埋设型钢还可采用预留槽埋设法,在浇混凝土前,按图纸要求在埋设位置预埋好钢筋钩子,浇混凝土地面时,留出型钢位置,待混凝土凝固后.将型钢放在埋设位置,并校正水平再将预埋的钢筋钩子焊在型钢上,最后在型钢周围用1:2的混凝土填充捣实即可.如下图所示。


2、低压开关柜的搬运和检查

搬运开关柜应在晴天进行,以防受潮。在搬运过程中,配电柜 不允许倒放或侧放.而且要防止酶倒,也不能使配电柜受到冲击或剧震“运到现场后要开箱 检查,开箱时不要损坏箱内设备.开箱后,取出技术文件,核对型号、规格是否与设计相符; 并检查所有电器元件有无破损、遗失或生锈腐蚀等现象;对柜内仪表、继电器更应仔细枪隹. 技术文件耍妥作保管或存技术档案室,以备检脸,维修时用。


3、低压开关柜的固定与接地

开关柜的固定也叫立柜。立柜应在浇注基础型钢的混凝土凝固后进行。立柜前,.先按照图纸规定的顺序将配电柜作标记,然后用人力将其搬放在安装位置。 立柜时,可先把每个柜调整到大致的水平位置,然后精确地校正第一个柜,再以第一个柜为 标准将其它柜逐次调整。调整顺序,可以从左至右,或从右至左;也可以先调中间的柜,然 后左右分开调整。开关柜的水平调整,可用水平尺测量。垂直的调整方法,可在柜顶部放一 木棒,沿柜悬挂一线锤,测量柜面上下端与吊线的距离,如果上下距离相等•表示柜已垂直; 如果距离不等,可用薄铁片加垫,使其达到要求。


配整好的配电柜,应盘面一致,排列整齐; 柜与柜之间要用螺栓紧固,应无明显缝隙。配电柜的水平误差不应大于1/10。垂直误差不应大于其高度的1.5/1000。调整完毕后再复验一次,如质量符合要求,用电焊(或连接螺 栓)将开关柜底座连同垫片固定在基础型钢上。如用电焊,每个柜的焊缝不应少于四处,焊缝长约100毫米,焊缝应在柜体的内侧。还必须将开关柜的基础槽钢作良好的接地,一般是在槽钢两端各焊一扁钢与接地网相连。槽钢露出地面的部分应涂上一层防锈漆。

以上就是低压开关柜基础施工技巧,要想开关柜安装稳固,运行平稳,低压配电柜的基础施工方法非常重要。这种配电柜地基施工技术很考验一个电工技术人员的综合素质水平。作为一个合格的电气技术员,不仅要掌握配电柜内检修安装技巧,而配电柜的基础施工也应掌握,具备这些技能你就是一个合格电工高手了。
