电力电缆的敷设和验收技巧新技术

文章出处:人气:7发表时间:2021-09-26 11:40:23

电力电缆是电力施工中必不可少的导电材料。将一根或数根导线绞合而成的线芯,裹以相应的绝缘层以后,外面包上密封包皮(铝、铅、 橡胶或塑料等),这种导线称为电缆。

  目前常用电缆的种类很多,分单芯电缆和多芯电缆,电工常用的电缆有电力电缆和控制电缆。

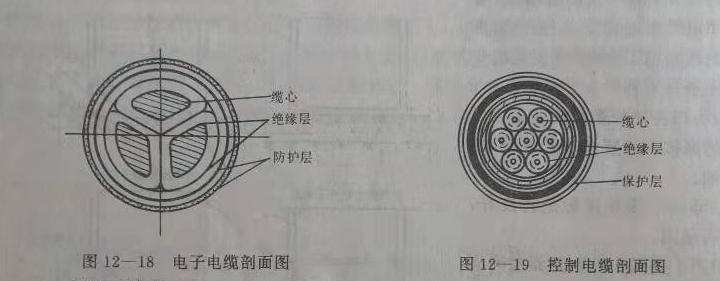

  电力电缆是用来输送和分配大功率电能的,按其所采用的绝缘材料不同可分为油浸纸绝 缘电力电缆、橡皮绝缘电力电缆和聚瓠乙烯电力电缆之类。电力电缆的剖面如图12—18所示, 控制电缆是配电装置中传导操作电流,连接电气仪表、继电保护和自动控制等回路用的, 它属干低压电力电缆,运行电压一般在交流500伏或直流1000伏以下,截面积一般为1. 5〜 10平方毫米,均为多芯电缆.芯线数从4芯到37芯。控制电缆的剖面如图下图所示。


1、电缆敷设前的检查工作: 电缆敷设前,应查核电缆的型号、规格,并检查有无机械损伤及受潮, 对于6〜10千伏电缆,用2500伏摇表测量,每千米电缆的绝缘电阻(20C时)不低于100兆欧;3千伏及以下的电缆用1000伏摇表测量,每千米电缆的绝缘电阻不低于50兆欧。

2、电缆敷设方式技巧

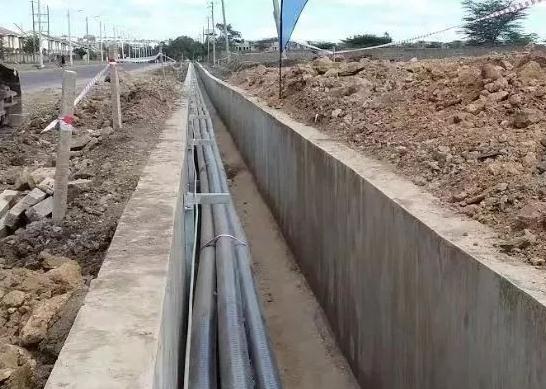

  直接埋地敷设 按施工图要求在地面用白粉划出电缆敷设的路径和沟的宽度,然后按电缆的敷设方法和埋深要求挖沟。

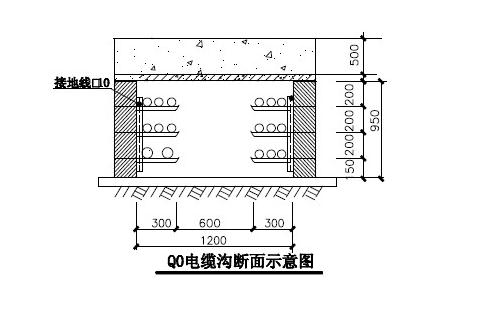

  直接埋地敷设是在地面上挖一条深度为0.8米以上的沟,沟宽应视电缆的数量而定.一般取600毫米左右.10千伏以下的电缆,相互的间隔要保证在100毫米以上,每增加一根电缆.沟宽加大170〜180毫米,电缆沟的横断面呈上宽(比沟底宽200毫米)、下窄形状,如图所示.沟底应平整,清除石块后,铺上100毫米厚筛过的松土或细沙土,作为电缆的垫层。电缆应松池地敷在沟底,以便伸缩。


然后连接中间和终端接头,在电缆上面再铺上 100毫米厚的软土或砂层,盖上混凝土或水泥保护板覆盖宽度应超过电缆直径两侧50毫米,最后在电缆沟内填土.覆土要高于地面150〜200毫米,并在电缆线路的两端、转弯处和中间接头处均就竖立一根露出地面的混凝土标示桩,在标示桩上注明电缆的型号、规格、敷设日期和线路走向等,以便日后检修。
