高压开关柜安全安装施工要求大揭密

文章出处:人气:71发表时间:2021-10-15 22:02:35

高压开关柜由于电压高达上万伏,如果安装不到位和防护措施不当比低压配电柜具有更大的伤害性,因此,高压配电柜的安装固定工作非常重要。在施工过程中应按以下步骤进行。


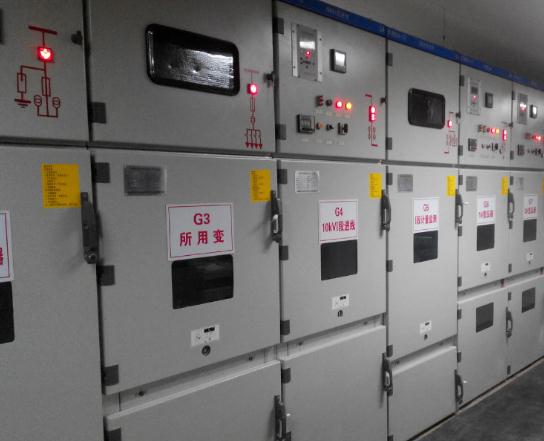

一、高压开关柜的安装要求

1、配电柜的安装地点应具备下列条件:屋顶密封,不漏水,室内粉刷工作结束,其础型钢巳安装好.且型钢的水平误差小于1/1000,全长总误差小于5麾米.室内地坪已完工。

2、安装好的配电柜,要求其盘面油漆完好,回路名称及部件标号要齐全、柜内外清洁.

3、配电柜有良好的接地.

4、安装应牢固,连接要紧密无明显的缝隙。配电柜应与地面垂直,其误差不得大于柜高的1.5/1000,盘面不应参差不齐。

5、装在震动场所的配电柜应有防震措施

6、继电器及仪表直接安装在配电柜上时,要有防震措施,防止开关分合闸时的震动引起误动作。

7、配电柜两侧及顶部的隔板应齐全,无破损,并安装牢固;配电柜的“快应齐全且开闭灵活。

8、母线桥应有足够的高度,且应有保护网和隔离板。

9、相对排列的配电柜,其母线的连接和相位应正确,并要对称一致.

10、当高压配电柜离墙安装时, 配电柜后面要装保护网。


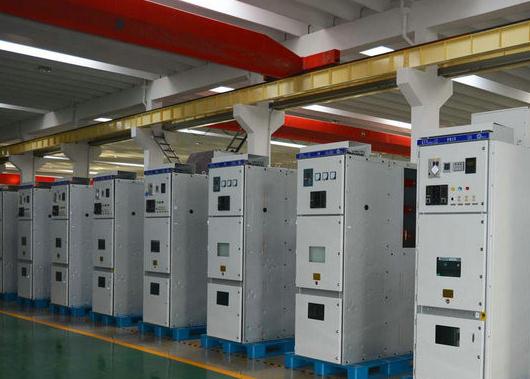

二、开关柜的安装和基础施工要领

1、基础施工与基础接地配电 柜逋常是安装在槽钢或角钢制成的基础上,如图所示.在土建时,槽钢与角钢应按图纸要求埋设在混凝土中.在埋设前,应将其校直并除锈.按图纸要求下料钻孔,再按规定的标高固定.并进行水平校正,水平误差每米不超过1毫米,累计误差不超过5毫米,固定型钢的方法是将型钢焊在钢筋上,再将钢筋浇在混凝土的基础里。此外埋设型钢还可采用预留槽埋设法,在浇混凝土前,按图纸要求在埋设位置预埋好钢筋钩子,二 混凝土地面时,留出型钢位置,待混凝土凝固后,将型钢放在埋设位置,并校正水平,再将预埋的钢筋钩子焊在型钢上,最后在型钢周围用1:2的混凝土填充捣实即可.

2、开关柜的搬运和检查搬运开关柜应在晴天进行,以防受潮.在搬运过程中,配电柜不允许倒放或侧放,而且要防止翻倒,也不能使配电柜受到冲击或剧震。运到现场后要开箱检查,开箱时不要损坏箱内设备.开箱后,取出技术文件,核对型号和规格是否与设计相符。 并检查所有电器元件有无破损、遗失或生锈腐蚀等现象;对柜内仪表、继电器更应仔细检查,技术文件要妥善保管或存技术档案室,以备检验、维修时用。


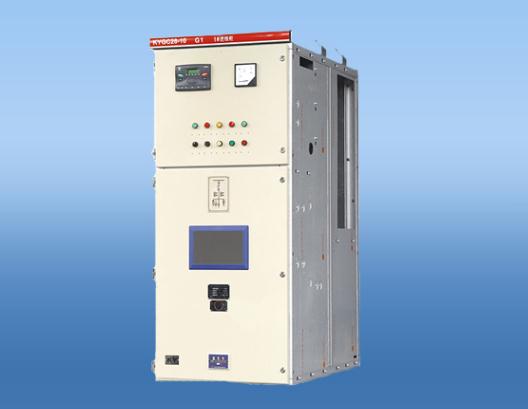

三、高压开关柜的固定与接地技巧

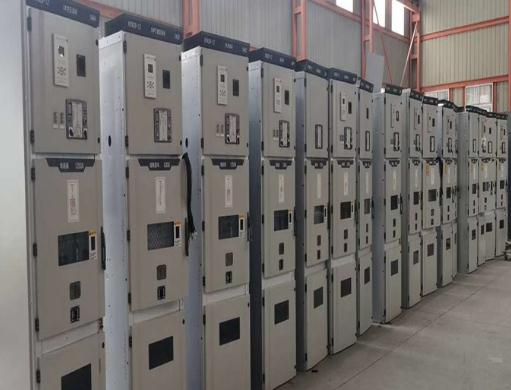

1、开关柜的固定也叫立柜,立柜应在浇注基础型钢的混凝土凝固后进行。立柜前,先按照图纸规定的顺序将配电柜作标记,然后用人力将其搬放在安装位置。 立柜时,可先把每个柜调整到大致的水平位置,然后精确地校正第一个柜,再以第一个柜为标准将其它柜逐次调整.调整顺序,可以从左至右,或从右至左;也可以先调中间的柜,然后左右分开调整。

2、开关柜的水平调整,可用水平尺测量.垂直的调整方法,可在柜顶部放一木棒, 沿柜悬挂一线锤,测量柜面上下端与吊线的距离,如果上下距离相等,表示柜已垂直; 如果距离不等,可用薄铁片加垫,使其达到要求。配整好的配电柜,应盘面一致.排列整齐;


3、柜与柜之间要用螺栓紧固,应无明显缝隙。配电柜的水平误差不应大于1/1000,垂直误差不应大于其高度的1.5/1000。调整完毕后再复验一次,如质量符合要求,用电焊(或连接蝶栓)将开关柜底座连同垫片固定在基础型钢上.如用电焊.每个柜的焊缝不应少于四处,焊缝长约100毫米,焊缝应在柜体的内侧。还必须将开关柜的基础槽钢作良好的接地,一般是在槽钢两端各焊一扁钢与接地网相连。槽钢露出地面的部分应涂上一层防锈漆。

以上就是对高压开关柜的基础施工和固定工作的大揭密。安装施工过程中作了较详细的说明,在高压配电柜安装施工过程中只要遵循以上步骤,工作细致一定会把高压柜的工作做到位。高压开关柜的安装工作绝不能马虎大意,避免造成人身伤亡事故。
