山西大同废水处理自控系统完美运行

文章出处:人气:18发表时间:2021-09-19 11:35:31

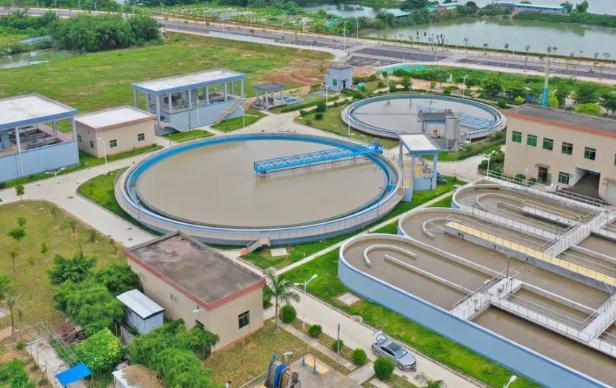

山西大同废水处理项目历经2个月左右的安装调试,现已正式投入使用。根据现场污水需要区域整体规划建设,统一监管;该项目废水项目处理工艺形式多样,处理要求因地制宜的特点;主控制器采用西门子系统,采用变频节能全自动控制。该自控系统能适应复杂工况和大量站点数据采集需要的智能网关和统一的区域云管理平台的专有性设计,为厂区污水的运行维护和监管提供可靠管控技术和装备。

自控系统将采集到的液位、流量、PH值、水质分析仪表数据及设备工况、控制信号传递给PLC控制柜处理,plc根据收集到的信息及时对泵站各运行设备进行智能化开启和调整。将各项运行数据信息、工况信息、故障预警等信号传输至上位机平台;在上位机监控中心可以对整个废水站点集中监管,掌握现场运行设备的情况。


一.污水控制柜总体要求

1. 开关、按钮元件施耐德品牌,继电器为施耐德品牌,PLC为西门子品牌,电控柜要求3相5线制。

2. 室内电箱要求GGD电柜,静电喷涂。

3. 电动机能效等级不低于《中小型三相异步电动机能效限定值及能效等级》(GB18613-2012?)中能效二级的要求。

4. 室内电机防护等级不低于IP54。

5. 系统所用液位计、流量计等信号采集设备均须提供0-20mA输出信号。系统须具备自动监控及控制、数据打印功能。

6. 电控设计应结合本电控要求、相关技术规范、工艺流程图要求进行。

7. 在电控柜上设置总的启动和急停按钮,电源A、B、C各相设置电压表、电流表、电能表。

8. 设备的启停操作可通过电控柜面板完成。自动运行状态下,系统在PLC控制下,运行时系统互锁互联报警功能有效,报警给出相应的提示值,并有复位功能。手动状态下,各电器需在控制柜上手动逐一开启,此时系统互锁互联报警功能仍然有效,报警给出相应的提示值。

9. 设备的状态均通过上位机界面显示电器状态显示应有文字和流程图表示,主要显示关键部分。液位显示采用模拟方法。

10. 系统可记录和显示关键运行数据。需要配套工控电脑,65寸电视投屏显示。

11. 所有废水车间内的就地控制开关,应选用防爆型开关,以防止酸性气体腐蚀


二、 上位机通讯协议概述

1. 本协议符合 MODBUS 规约

2. 传输模式:RTU 从站模式

3. 总线形式:上位机支持 RS-485,RS-232

4. 波特率:支持 19200bps、38400bps

5. 数据格式:1 位起始位,8 位数据位,1 位停止位,没校验

6. 地址范围:1~4,不支持广播地址

7. 本模块有双 RS-485 总线和整流机连接,每一条总线监控 32 台整流机(RS-485A:32 台,RS-485B:32 台,共 64 台整流机)

广州东弘电控专注于plc控制柜的开发和调试,在废水、废气处理方面具备一定的行业经验。愿意与您携手一起共建美好生活环境。为国家碳排放和达标做出应有的社会责任。
