配电柜在设计时考虑到许多外部因素影响，为了确保配电柜能正常运行和免受损失，实际电路中保护环节是必不可少的，掌握这些保护电路原理，对我们识图是很有利的。电路中的保护环节在一个电路中最常用的保护环节有短路保护和过载保护环节两种。有的电路除具有以上两种保护环节外，还有缺相保护(即三相电缺相时，使电路断电)、欠压保护、过流保护等环节。

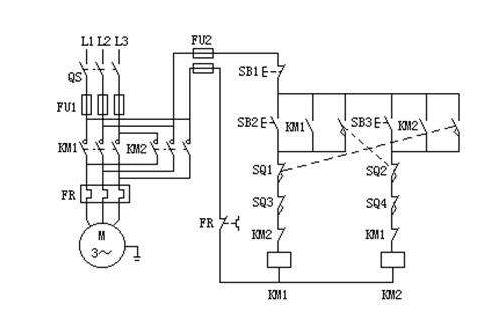

1.电气线路短路保护电路

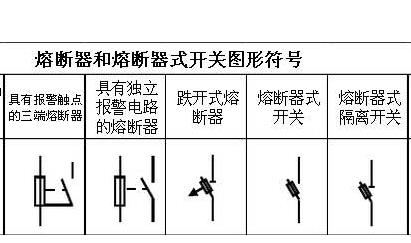

短路保护是指电路发生短路故障时，能使故障电路与其电断开的保护环节。短路保护常用熔断器实现，在图中保险盒1FU和2FU熔断器都是短路保护环节。在实际电路中有的熔断器与刀开关合为一体，在画电路图时将熔断器画在刀开关上，短路保护熔断器都设置在近电部位，也就是被保护电路的电源引入位置。
2.电气控制过载保护环节

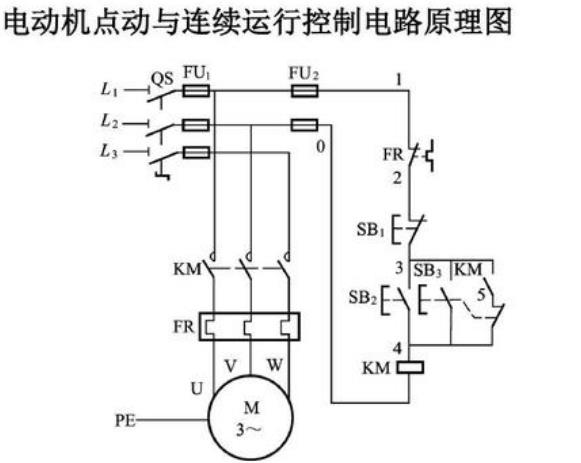

过载保护环节是电力拖动电路中重要的保护环节。过载保护是指对电动机过载时，能使电动机自动断电的保护，过载保护常用热继电器实现。下图中画出了具有短路和过保护的电动机点动电路原理图可见，图中所示电路只比原图电路多了一个热继电器FR。热继电器的发热元件于三相异步电动机定子绕组电路中，而热继电器的常闭触点串接于控制回路的交流接触器KM线圈下端。
当闭合刀开关QK后，按下按钮开关SB，则交流核触器KM线得电动作，KM主触点闭合，电动机M启动运行。若电动机运行过程中过载，则电动机定子绕组电流过大，通过热继电器的热元件电流过大，会使热维电器动作，则热维电器的常闭触点断开，从而使辅助电路中交流接触器KM线圈断电，KM的主触点断开，使电动机断电，从而保护电动机。
3.电路的过流保护和欠压保护环节
电路过流保护用电流继电器，电路欠压保护用电压继电器。这两种继电器动作特殊，可以实现对电路的过电流和欠电压保护作用。电流继电器线圈通过电流等于或超过整定电流时，它才能动作，其线圈通过电流小于整定电流，它不动作电压继电器只有其线圈所加电压为整定值时，它才能动作。
一且线圈电压值低于整定电压值一定量值后，则电压继电器会立即返回原始状态(使常开触点断开、常闭触点闭合)用电流继电器和电压继电器作为电路过流和欠压保护电路如下图所示，图中所示电路与前面电路图相比较多了两个电压继电器1KV和2KV，多了三个电流继电器1KA、2KA、3KA:以上五继电器都在主电路中。
图中所示电路比原来图中所示电路还多了停止按钮开关1SB，面且在2SB按钮开关处并联了交流接触器KM的轴助触点(常开FR触点)。下面我们分析1KV、2KV、1KA、2KA、3KA五个继电器的作用。电压继电器1KV和2K接于主电路的三根相线上;当刀开关QK闭合时，两个电压继电器所承受的是线电压，若电源电压正常，则1KV和2KV都会动作，使其常开触点(辅助电路中的1KV和2KV)闭合;
为交流接触器KM线圈得电提供通路，当电电压低于规定范国值时(欠压)，1KV或2KV会因线路欠压复归原始状态，使辅助电路中的1KV、2KV触点至少有一个断开，致使交演接触器KM线图断电，使得主电路的用电器(电动机M)断电停止工作。
电流继电器1KA，2KA、3KA都是串接于主电路的三根相线中，当电动机M通电工作时，三个电流继电器线圈都有电流通过，因为三个电流继电器的整定电流是电动机额定电流1.5～2倍，三个电流继电器通过的电流都没有达到电流继电器动作电流值，所以三个电流继电器都不动作，它们的常闭触点(轴助电路中的1KA、2KA、3KA)都处于闭合状态，接触器KM得电正常工作。
当电动机M在运行过程中，如果电流突然很大(电动机过载严重)，通过1KA、2KA、3KA线圈的电流达到动作电流值时，则三个电流继电器会立即动作，使其常闭触点断开，则辅助电路交流接触器KM线圈通电回路断开KM失电，则其常开动合触点都会断开，从面使电动机M断电，停转。
以上陈述的内容就是电压继电器和电流继电器所起到的灾压保护和过流保护作用，在图中所示的电路中电压继电器1KV和2KV还起到缺相保护的作用，当闭合刀开关后，若电源缺相(有一根相线对地无电压或两根相线对地无电压)，则两个电压继电器1KV和2KV至少有一个继电器不动作，所以交流接触器KM线图回路是断开状态。
如果电路处于正常通电工作状态时，突然电源缺相，则1KV或2KV至少会有一个断电立即返回原始状态，而使辅助电路断电，接触器KM失电，常开触点断开，使主电路用电器(电动机M)断电。由此可见图电路中的1KV和2KV两个电压继电器不但能起到欠压保护作用，还能起到缺相保护作用。
