配电柜中以温度为原则的控制电路

文章出处:人气:27发表时间:2020-10-24 10:00:57

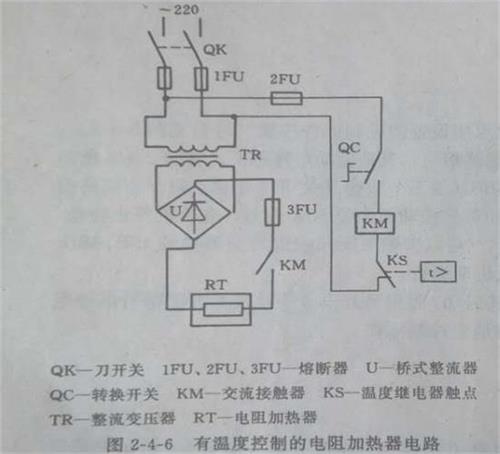

配电柜中会用到以温度为原则的控制电路,一般会配合电阻加热器来完成整个电路控制。以温度控制为原则的电路主电路中的用电器工作状态由温度决定。图中所示电路就是有温度控制的电阻加热器电路。

从图中所示电路可见,主电路中的用电器是电阻加热器(RT)。电阻加热器是通过TR整流变压器和桥式整流电路供给直流电。而整流变压器的电源为单相220V交流电。


主电路中图中多地点控制三相异步电动还有刀开关QK和短路保护元件(熔断器 IFU),辅助电路是由短路保护元件熔断器2FU、转换开关QC、支流接触器KM和温度继电器KS组成。辅助电路的KM交流接触器控制电阻加热器的通断电。

电路工作过程如下所述:当QK闭合后,电路接通电源,接着拧转QC,使之闭合,则KM得电动作,KM常开触点闭合,电阻加热 IFU器通以直流电流开始加热。

当被加热的空间或物料温度达到预定温度时,感温元件会将KM回温度传道给温度控制元件(温度继电器),则RT温度控制元件动作,使其常闭触点断开,使KM失电,KM常开动合触点断开,则电阻加热器断电,停止加热,当被加热的空间或物料温度低于某值时(温控元件设定的低温温度),则温控元件常闭触点自动闭合,KM得电动作,电阻加热器重新通电加热。

电阻加热器在温控元件控制下可以进行上述工作过程。若要想使电阻加热器停止加热,可以将转换开关拧回到原始断开状态即可,
