配电柜中电流互感器原理和应用

电流互感器是目前在配电柜中应用较广的一种电气元件，一般跟电流显示仪表搭配使用。主要用于将被测试的交流大电流按比例的变成为容易测量的小电流，以便用安培计进行测量。

通过电流互感器测量交流大电流时，小量程电流计测得的数值乘电流互感 TA器的变比，就是线路中被测大电流的实际值要注意的是，有的电流计和电流互感器是配套使用的，这样的电流计盘面所标值是扩大后的数值，也就是在测量电流选用配套的电流计和电流互感器时，则电流计指针所指示的值就是实际电流值。

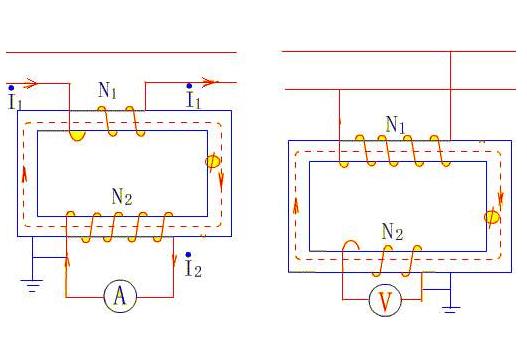

电流互感器原边绕组匝数很少(只有1匝或几匝)，而副边绕组匝数多。电流互感器原边绕组申接于被测线路中，而副边绕组接电流计。

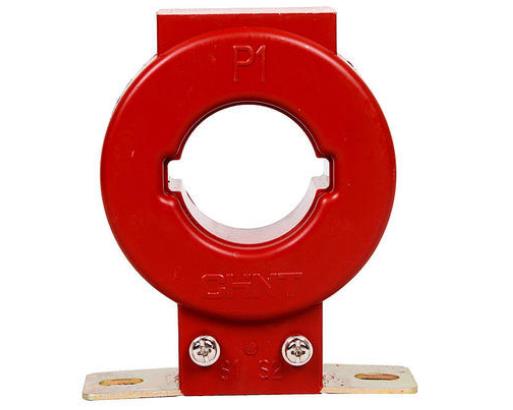

图中所示为LQC0.5型低压电流互感器的外形图和电气符号图。

图中所示电流互感器的原边只有一个绕组，而副边(次级)有两个绕组，这种电流互感器国家标准称为在一个铁心上有两个次级绕组的电流互感器。次级两个绕组是供不同电流计接线用的。例如电流互感器标明为1:5/10，说明次级所使用的电流计有两种，一种是1:5的电流计，另一种是1:10电流计，两种变比不同的电流计只要对应接上电流互感器的次级绕组，所测得的值都是实际线路电流值。电工仪器中的测流错(电流错)是电流互感器的一种变形。测流如图所示。

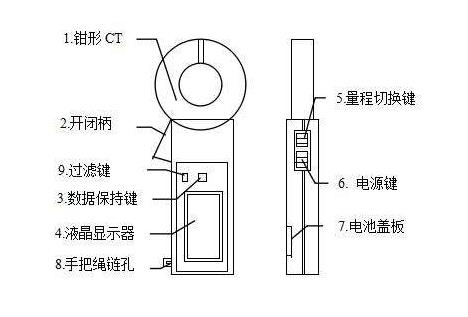

由下图中可见，测流钳的铁心如同一个钳子，测电流时将钳口压开，引入被测导线，然后闭合口(松开手动杆)，则仪表就指示出电流值。

电流互感器除用来测电流外，更常用于测量三相正弦交流电路的用电量，在配电柜计量柜中，由于电流过在，有的达到几千安培，因此电度表并不是直接接在线路中，而是用电流互感器与三相电度表相配合使用，用以测电路的用电量。图中所示为利用三个电流互感器(变比相同)与功率表(电度表)配合使用测三相电路用电量的接线图。

配电柜中电流互感器的使用让仪表显示更加直观，方便接线和安装，因为是二次感应弱电，一般都低于24V属人体安全电压，提高了操作人员的安全性。尤其在计量装置配电柜中减化了强电硬接线，节约材料和安装工时。受到电工作业人员的欢迎。
