plc控制柜内部继电器功能介绍

plc控制柜内部继电器功能应用是很多的。它与传统硬件继电器完全不同。是plc软件内部继电器替代了很多硬件继电器的应用，简化了控制方式。

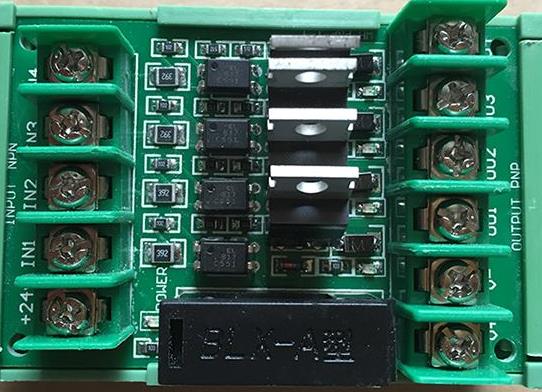

1、plc控制柜I/O继电器区

可程序控制器监测从按钮、传感器和限位开关等设备成元件传来的输入信号，根据存储器中的用户程序进行逻运算，然后给外部负载(如铁电器、马达控制器、指示灯和报等器等)的号以达到控制目的。I/O继电器区实际上就是这些外部输入轴出设备状态的映像区程序控制器通过1/O区中的各个位与外部物理设备建立联系，此区中的每个通道都可映象一个/O单元的状态，而每个通道中的每个位都可以映像一个1/O单元上的每个端子状态。C200H型可编程序控制器的I/O继电器区共有30个通道，编号为000-029

I/O继电器区既可以用通道访问，也可以用位访问，以通道仿问时只需要给出3位数字道号即可:若以位访问时则需要在通道后再加2位数字，用5位数字表示I/O继电器区中一个位(一个继电器).

I/O继电器区中直接映像外部输入信号的那些位称为输入位，编程时可根据需要按任意顺序、任意次数使用这些输入位，但这些位不能用于输出指令。I/O继电器区中直接控制外部输出设备的那些位称为输出位，编程时每个输出位只能被出一次，但可无数次用于输入，作为其它输出的条件。

2.plc控制柜内部辅助继电器区(IR）

内部辅助继电器区用作数据处理区，控制其它位、定时器和计数器等，但这些位不能直接与外部输入输出设备相连接，它只是中间操作区。内部辅助维电器区寻址方式与I/O继电器区相同，既可以通道访问也可以位访问，其中任何通道任何位都可以作为输入通道或输人位使用次数任意。任何通道任何位作为输出时只能用一次。C200H型可编程序控制器的内部辅助继电器区共有221个通道，编号为030～-250。

3.plc控制柜专用继电器区(SR)

专用继电器区常用于监测可编程序控制器的工作状态，也可以产生时钟脉冲，产生错误信号等，C200型可编程序控制器的专用继电器区共有5个通道，编号为251～-25专用继电器区各电器的状态一般情况下是由可编程序控制器系统程序自动写入，用户一般只能读取并使用该区中继电器状态。除非专门设置状态，一般标志位是在特殊条件产生时由系统置位的，否则一直处于OFF状态。专用继电器区既可以通道访问，也可以位访问。

4.plc保持继电器区(HR)

保持继电器区可用于各种数据的存储和操作。保持继电器区通道号为HR00-HR99，既可以通道形式访问，也可以位形式访问，但在通道号或位号前需冠以“HR”字符，以区别于其它区。当系统工作方式改变或掉电时，保持继电器区数据保持不变。

5、plc暂存继电器区(TR)

暂存继电器区只有8位，用于存储程序分支点的数据，适用于那些轴出有许多分支点，但和LC分支指令又不能用的情况下编程，详细用法参考有关指令的使用说明存继电器区寻址范围是TR00TR07，寻址时需要在地址前加前“TR”，在程序的分支内(即从梯形图左边竖母线引出的单一分支内)，同一个TR号不能重复使用，但是在不程序分支间同一个TR号可以重复使用。TR号只可以与LD指令和OUT指令连用，其它指令不能使用TR位作为数据。

6.plc柜辅助继电器区(AR)

助继电器区寻址范围是ARO0-AR27通道，寻址时需要在地址前加前缓“AR＂，可以通並，也可以位寻址。辅助继电器区中的一部分通道可用于内部数据存储和操作，是用户可人区，寻址范围是ARO7～AR22通道。这部分用法与保持继电器区用法相同，其余通道400～ARO6和AR23～AR27通道如同专用继电器区一样，由不同的系统功能占用。具体能请参考有关手册。除非特殊说明，被系统占用的辅助维电器区每次扫描都由系统剧新一次，辅助继电器区数据具有掉电记忆功能

7.plc柜链接继电器区(LR)

链接继电器区的寻址范围为LRO0～LR63通道。寻址时需要在地址前加前缓“LR＂，可以通道寻址，也可以位寻址。在使用了 PC Link单元的系统中，链接继电器区的一部分被用于系统数据通信，没有用到的链接继电器区可用于中间数据存储和操作，使用方式与内部电相同，值得注意的是，在电源掉电、工作方式改变或被L指令、LC指令复位时，链接维电器区边据不能保持。
