配电柜常用低压电器识别和代号含义

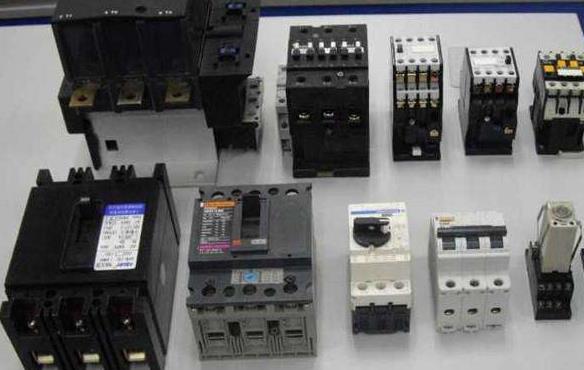

配电柜应用在日常生活中，其内部由各种低压电器件组合。低压电器广泛应用于电力输配系统、电力拖动系统和自动控制设备中，它对电能的产生、输送、分配与应用起着开关、控制、保护与调节等作用。

正确识别配电柜内常用低压电器型号，是维修电工在日常维修工作中，进行选用、更换、购置和领用低压电器时的基本要求

1.配电柜低压电器的分类

(1)根据它在线路中所处的地位和作用可分为两类

1)低压控制电器主要用于电力拖动系统中，这类电器有:接触器、控制维电器、启动器、主令电器、控制器、电阻器、变阻器、电磁铁等。

2)低压配电电器主要用于低压配电系统及动力设备中。这类电器有:刀开关、熔断器、低压断路器等。

(2)根据它的动作方式可分为两类

1)自动切换电器这类电器的特点是:它们完成接通、切断等动作，是依靠本身参数的变化或外来信号自动进行的，而不是用人力来直接操作的。例如接触器、控制继电器等。

2)非自动切换电器它们主要是依靠外力来进行切换的。例如刀开关、主令控制器等

2.低压电器的型号及意义

配电柜内低压电器的种类繁多，我国编制的低压电器产品型号适用于下列12大类产品:刀开关、转换开关、熔断器、断路器(又称自动开关)，控制器、接触器、启动器、控制维电器、主电器、电阻器，变阻器、调整器、电磁铁。

(1)低压电器的型号组成型式

①类组代号（用汉语拼音表示，最多三个）

②设计代号（用数字表示，位数不限，其中两位及两位以上的首位数字9表示船用，8表示防爆用，7表示纺织用，6表示农业用，5表示化工用）

③特殊派生代号（用汉语拼音表示，最好用一个，表示全系列在特殊情况下变化的特征，一般不用）

④基本规格代号（用数字表示，位数不限）

⑤通用派生代号（用汉语拼音表示，最好只用一个）

⑥辅助规格代号（用数字表示，位数不限）

⑦特殊环境条件下派生代号（用汉语拼音表示）

低压电器产品型号类组代号表

(2)低压电器型号应用举例

1)RL1-15/2RL为类组代号，表示螺旋式熔断器;1表示设计代号:15表示熔断器的额定电流为15A，2表示熔体的额定电流为2A。全型号表示:15A螺旋式熔断器，熔体额定电流为2A。

2)HZ10-10/3表示额定电流为10A的三极组合开关

3)LA10-2H.表示按钮数为2的保护式按钮。

4)CJ10-20表示20A交流接触器

5)JR16-20/3D表示额定电流为20A的带有断相保护的三极结构热继电器。

以上只是列举了少部分配电柜内低压电器常用代号表示。在实际电工安装和维修自己要多积累经验，这样才能快速掌握电气知识。
