接地装置在配电中的安装技巧

文章出处:人气:36发表时间:2020-01-02 10:16:24

接地在配电柜中和建筑中应用极广,接地装置又叫接地线在配电中一般用黄绿双色线表示。是利用大地为电力系统正常运行、漏电发生故障和遭受雷击等情况下提供对地电流的回路,家电设备一旦漏电,由于大地电阻比人体电阻小。漏电电流会导入地下,从而保证了人员安全和整个电力系统中包括发电、变电、输电、配电和用电各个环节的电气设备的安全。因此,所有电气设备或高层建筑都要可靠接地。

接地就是电气设备或装置的某一点(接地点)与大地之间有着可靠的又符合技术要求的电连接。该接点对电阻有着极高的要求,阻值太高起不了保护作用。接地可分为工作接地(如配电变压器低压侧中性点接地和避雷器、避雷线的接地)和保护接地(如各种电气设备、装置和用电器具的金属外壳接地)等。

一、接地装置的分类和技术要求

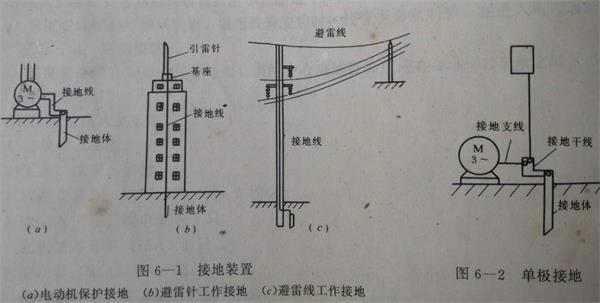

1.接地装置如图6-1所示,是由接地体和接地线两部分组成。接地装置以接地体的多少,分为三种组成形式。

(1)单极接地由一支接地体构成,接地线一端与接地体连接,另一端与设备的接地点直接连接(图6-2)。它适用于接地要求不太高和设备接地点较少的场所。


(2)多极接地装置

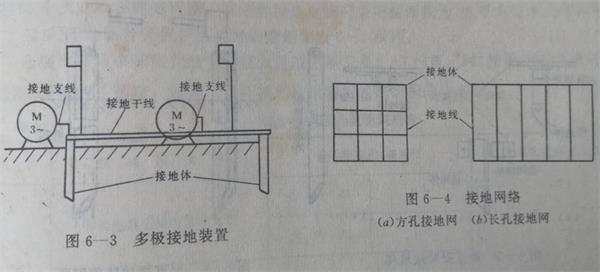

由两支以上接地体构成,各接地体之间用接地干线连成一体,形成并联,从面减小了接地装置的接地电阻。接地支线一端与接地干线连接,另一端与设备的接地点直接连接(图6-3)。多极接地装置可靠性强,适用于接地要求较高,而设备接地点较多的场所

(3)接地网络

由多支接地体用接地干线将其互相连接所形成的网络。图6一4所示是接地网络常见的形状,接地网络既方便机群设备的接地需要,又加强了接地装置的可靠性,也减小了接地电阻。适用于配电所以及接地点多的车间、工场或露天作业等场所地体楼地线地平程触体图6-4接地同络图6-3多极接地装置(a)方孔接地同(b)长孔接网

2.接地装置的技术要求

接地装置的技术要求主要是接地电阻,原则上接地电阻越小越好,考虑到经济合理,接地电阻以不超过规定的数值为准对接地电阻的要求:避雷针和避雷线单独使用时的接地电阻小于10欧,而配电变压器低压侧中性点接地电阻应在0.5~10欧之间,保护接地的接地电阻应不小于4欧。几个设备共用一副接地装置,接地电阻应按要求量高的为准。


二、接地体的安装方式

1.人工接地体一般都是用结构钢制成,其规格如下;角钢的厚度应不小于4毫米,钢管管壁厚度不小手3.5毫米,圆钢直径不小于8毫米,扇钢厚度不小于4毫米、截面积不小于48平方毫米。材料不应有严重锈烛,弯曲的材料必须校正后方可使用。

2.人工接地体的安装方法

(1)垂直安装方法

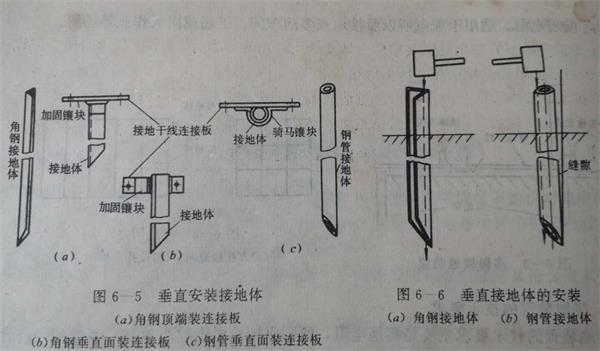

1)垂直安装接地体的制作方法

垂直安装接地体通常用角钢或钢管制成,长度一般在23米之间,但不能小于2米。下端要加工成尖形。用角钢制作的,其尖点应在角钢的钢脊上,且两个斜边要对称。用钢管制作的,要单边斜削保持一个尖点。凡用螺钉连接的,应先钻好螺钉孔。为便于连接,要在接地体的上做图所示的安排

2)安装方法:采用打桩法将接地体打入地下,接地体应与地面垂直,不可正斜,打下地面的有效深度不少于2米。多极接地或接地网的接地体与接地体之间在地面下应保持2.5米以上的直线距离

用锤子旋打角钢时,应蔽打在角钢的角脊处。若是钢管,则锤击力应集中在尖端的切点位置,否则不但打入图难,且不易打直,遭成接地体与土壤产生缝隙,增加接触电阻接地体打入地面后,应在其四周填土旁实,以减小接触电阻。若接地体与接地体连接干线在地面下连接,应先将其电焊焊接后,再填土夯实。


(2)水平安装方法。

水平安装接地体,一般只适用于土层浅薄的地方,接地体通常用扇钢或元钢制成。一端弯成直角向上,便于连接:如果与接地线采用螺钉压接,应先钻好螺钉孔。接地体的长度随安装条件和接地装置的结构形式面定。

安装采用挖沟填埋法,接地体应埋入地面0.6米以下的土壤中,如果是多地或接地网,接地体之间应相隔2.5米以上的直线距离。

(3)在土壤电阻率较高的地层,安装接接地支线地体,必须采取以下三个措施:

1)在土壤电阻率不太高的地层,要增至少至少0,6米接地干线加接地体的支数。

2)在土壤电阻率较高的地层,可在每接地体图6-7水平安装接地体支接地体周围0.5米以下,1.2米以上的地层中填放化学填料。每份化学填料的配制方法:先将8千克食盐溶解在适量的水中,然后将其逐渐浇入30克木炭粉中,并不断搅拌,均匀后填入接地体四周。

3)在土壤电阻率很高的地层,应采用挖坑换土的方法

以上对接地装置安装做了较详细的介绍,在配电设备和高层建筑中一定要做好保护接地装置。这样可以有效地避免用电设备漏电和遭受雷击。极大地保护了人员和用电设备的安全。
