高压开关柜的安装和固定连接技巧

文章出处:人气:186发表时间:2020-01-03 10:19:24

高压开关柜目前在电力高压变电站使用中很广,用来对电力系统进行升压,降压通断操作。高压开关柜应用在电压等级为3.6kV-550kV的电器产品中。型号不同开关柜价格也不一样。在高压开关柜中高压开关的安装和接线非常重要。因此要严格按照高压电气操作规范来进行安装和操作。

一、高压隔离开关的安装注意事项

高压隔离开关是一种设有专门灭弧装置的电器开关设备,它不能用来切断负载电流和短路电流。它的触头全部露在空气中,所以分状态时有明显可的断口。在合状态时,能可算地通过正常工作电流和短路电流。利用隔离开关断开口的可靠绝缘,能使需要检修的高压设备或线路与电气设备隔开,造成一个明显的断开点,以保证检修操作人员的安全,另外在双母线线路中,利用隔离开关可进行倒换母线操作。

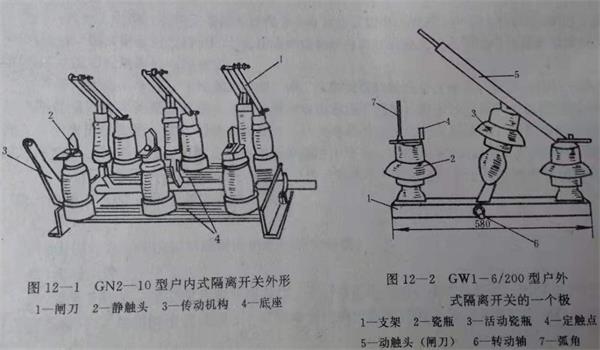

高压隔离开关按极数分,可分为单极和三极两种,按装设地点分,可分为室内型和室外型,如图12-1和图12-2所示。室内配电装置采用室内型三极的较多,它主要由隔离开关本体和操作机构所组成,常见的室内三极开关有国产CN型,所用操作机构为CS6型手动操作机构。

隔离开关可装在墙上或金属构架上,装在墙上时,需先在墙上预埋基础螺栓。操作机构与开关用拉杆连接,安装的位置有各种不同的形式,用手动操作机构与配电室开关的连接如图12-5所示,隔离开关的安装工序可分为外观检查、安装、维护、检查和调整等项。

1.高压隔离开关的外观检查

(1)检查高压开关柜的型号,规格是否与设计相符。常用开关柜型号有10KV高压开关柜和35KV高压开关柜。

(2)检查高压开关柜零件有无损环,阐刀及触头有无变形,如有变形,应进行校正。

(3)检查开关柜可动阐刀与定触头接融情况。头上如有铜的氧化层,应用细砂布擦净,然后涂上凡士林油。用0,05毫米×10毫米的塞尺检查刀片接线情况,对于线接触的接点(见图123)应塞不进去,对于面接触其塞入深度:在接触表面宽为50毫米及以下时,应不超过4毫米;在接触表面宽为60毫米及以上时,不应超过6毫米,如图12一4所示

(4)用1000或2500伏摇表测量绝缘电阻,额定电压为10千伏的高压隔离开关,绝缘电阻应在800~1000欧以上

(5)高压隔离开关底座转动部分应灵活


二、高压隔离开关的安装步骤

(1)用人力或滑轮吊装,把高压开关柜本体放于安装位置,使开关柜底座上的孔眼套入基础螺栓稍拧紧螺帽,用水平仪和线锤,按照安装位置进行找正找平,然后拧紧础螺栓。

(2)安装操作机构,将操作机构固定在事先埋设好的支架上,并使其扇形板与隔离开关上的传动转杆在同一垂直平面上。

(3)连接操作拉杆,拉杆连接之前应将弯联接头连接在开关传动转杆上(即转轴上),直联接头述接在扇形板的舌头上,然后把调节元件拧入直联接头。操作拉杆应在开关和操作机构处于合闸时位置装配,先测好操作拉杆的长度,然后下料。

拉杆一般用直径为20毫米的黑铁管,而不用锌管,因其机械性能不如黑铁管,拉杆加工好后,将其一端与弯联接头焊接,另一端与调节元件焊接。如用销钉连接,则须在操作拉杆、弯联接头及调节元件上钻孔,然后再组装。

(4)高压隔离开关的底座和操作机构的外壳上一般都有接地螺栓,安装时应将接地线(如棵铜后再组装线)一端接在接地螺栓上,另一端与接地网连接,使其要善接地。

以上就是对高压开关柜的安装步骤做了详细的介绍,在安装过程中要明白高压柜的结构原理。高压电不同于普通市电220V,其电压等级比市高出几十上百倍。因此一旦发生触电事故对人的损害是不可估量的。必须安装牢固到位确保高压开关柜正常运行。
