兆欧表使用方法技巧实战

文章出处:人气:219发表时间:2019-12-31 11:41:28

兆欧表在电工检修线路中经常用到俗称摇表、绝缘摇表。又分为机械式摇表和数字兆欧表(电子兆欧表)。两种兆欧表的价格也有区别。主要用来测量电气设备的绝缘电阻,如电动机、电气线路的绝缘电阻,判断设备或线路有无漏电、绝缘损坏或短路。兆欧表电压较高但电流较小适合检测长距离电气线路短路情况。

1、兆欧表的主要组成部分

是一个磁电式流比计和一只作为测量电源的手摇高压直流发电机。兆欧表线路如下图所示

兆欧表内部线路

2、兆欧表的工作原理:

兆欧表表针相连的有两个线圈,一个同表内的附加电阻R串联,另一个和被测的电阻及串联,然后一起接到手摇发电机上。

当手摇动发电机时,两个线圈中同时有电流通过,在两个线圈上产生方向相转角度决定于两个电流的比值,附加电阻是不变的,所以电流值仅取决于待测电阻的大小。

值得一提的是兆欧表测得的是在额定电压作用下的绝缘电阻阻值。万用表虽然也能测得数千欧的绝缘阻值,但它所测得的绝缘阻值,只能做为参考,因为万用表所使用的电池电压较低,绝缘物质在电压较低时不易击穿而一般被测量的电气设备,均要接在较高的工作电压上,为此,只能采用兆欧表来测量。一般还规定在测量额定电压在500V以上的电气设备的绝缘电阻时,必须选用1000-2500V兆欧表。测量500V以下电压的电气设备,则选用500摇表为宜。

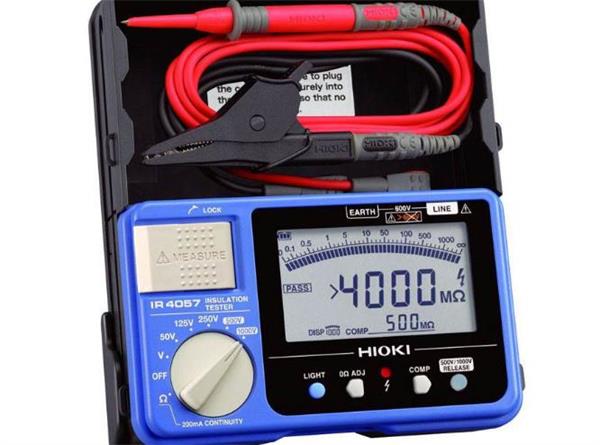

数字兆欧表

3、兆欧表使用中注意以下几点

(1)正确选用兆欧表的电压等级

应根据被测电气设备的额定电压而定:一般测量50V以下的用电器绝缘,可选用250V兆欧表;50-380V的用电设备,可选用500V兆欧表。500V以下的电气设备,应选用读数从零开始的兆欧表,否则不易测量。因为在一般情况下,电气设备无故障时,由于绝缘受潮,其绝缘电阻在0.5Mn以上时,就可使电气设备通电试用一下,若选用读数从1M2开始的兆欧表,对小于1MQ的绝缘电阻无法读数。

(2)兆欧表的外接导线选择

应选用单根的多股铜导线,不能用多股绝缘线,绝缘强度要在500V以上,否则会影响测量的精确度。

(3)被测设备应提前断电

测量电气设备绝缘电阻前必须先断开设备的电源,并验明无电。如果是电容器或较长的电缆线路必须先进行放电,然后再测量。

(4).兆欧表在使用时必须远离强磁场,

由于磁场对表有很大损害会影响它的精度,因此应该并且平放。播动摇表时,切勿使表震动。

(5)测量前应做开路和短路实验

在测量前,兆欧表应先做一次开路试验,然后再做一次短路实验,表针在前次实验中应指到“∞”(无穷大)处;而后次表针能摆到“0”处,表明兆欧表工作状态正常,可以使用。

(6)测量前应清洁被测设备表面

测量时,应清洁被测电气设备各表面,以免增大接触电阻,使测量结果不准。

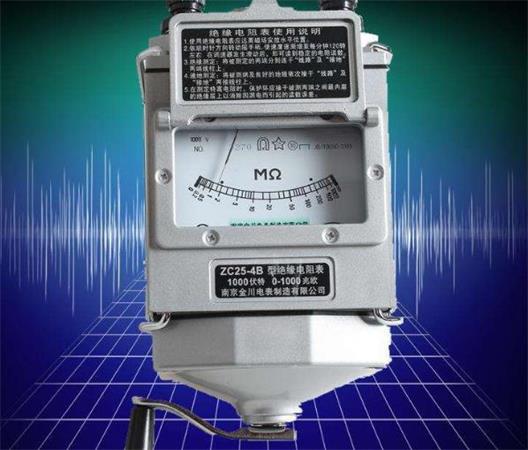

机械兆欧表

(7)被测电容器绝缘电阻应承受住兆欧有的电压值

在测电容器的绝缘电阻时须注意,电容器的耐压必须大于兆欧表发出的电压值。测完电容后,应先取下播表线再停止摇动摇把,以防已充电的电容向摇表放电损坏仪表。测完的电容要用电阻进行放电。

(8)应将兆欧表可靠接地

兆欧表在测量时,还需注意摇表上“L”端子通人电气设备的带电体一端,而标有“E”接地的端子应接配电设备的外壳或接电动机外壳或地线,如果测量电缆的绝缘电阻时,除把兆欧表“接地”端接人电气设备接地外,另一端接线路后,还须再将电缆芯之间的内层绝缘物接“保护环”以消除因表面漏电而引起的读数误差。

(9)若遇天气潮湿或降雨后空气湿度较大时,应使用“保护环”除绝缘物表面泄流,使被测物绝缘电阻比实际值偏低。

(10)使用兆欧表测试完毕后也应对电气设备进行一次放电。

(11)使用兆欧表时,要保持一定的转速:

按兆欧表的规定一般为120r/min均匀摇动,允许误差范围±20%,测量时不要用手解脱表柱避免触电。

以上就是对兆欧表的机械原理和使用方法做了详细的介绍,相信你看了此文不要再问什么是兆欧表了。在电气线路检修中要熟练掌握兆欧表的使用方法。
