配电柜中接触器的结构特点和选用技巧

文章出处:人气:15发表时间:2020-05-06 09:39:35

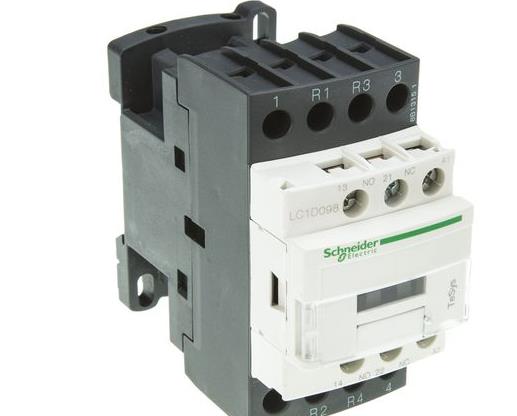

接触器在配电柜应用极广,主要用来控制电动机的启停、电加热装置等诸多自动控制设备中。接触器通过电流的种类不同分交流接触器和直流接触器两种,它们的结构基本相同,主要有电磁系统、触点系统与灭弧装置三部组成。接触器的结构如下图所示。

一、接触器的用途

接触器是一种电磁式开关,它是利用电磁力作用下的吸合和反 向弹簧力作用下的释放,使触点闭合和分断。导致电路的接通和断开。它还能实现远距离操作和自动控制,且具有失电压和欠电压的释放功能,适宜频繁地启动及控制电动机。


二、接触器的选用标准

1、接触器的类型选择根据被控制电动机或负载电流的类型选择接触器的类型,即交流负载应选用交流接触器,直流负载应选用直流接触器。

2、选择接触器触点的额定电压选用的接触器触点的额定电压应不小于负载回路的额定电压。

3、选择接触器主触点的额定电流C10系列接触器主触点电流可按经验公式计算,即 Ik=PnX10³/KUn

公式中IK一一接触器主触点电流,安;

Pn一被控制电动机的额定功率,千瓦

K一一经验常数,取1~1.4

Un--电动机的额定电压,伏

选用接触器主触点的额定电流要大于此值,也可按照电动机的最大功率进行选择,如使用在频繁启动、制动和频繁可逆的场合时,一般可选用大一个等级的交流接触器。


4、选择接触器吸引线圈的电压从安全角度考虑,可选得低一些。当控制电路中的受电线图数超过5个,采用变压器供电时可果用110伏,但当控制电路简单,为节省变压器,则可选用380伏。

5、接触器触点的数量、种类应满足控制线路的要求。交、直流接触器的技术数据有很多型号可供选择,3TB(CIX3)系列为新系列。

以上就是对接触器的结构特点和选用标准作了详细介绍。接触器是自动化控制设备必不可少的电气元件之一。熟练掌握它的使用技巧对于以后电控设备的安装和调试具有重要作用。
