组合转换开关触点整修和改装通电检验

文章出处:人气:15发表时间:2020-04-27 10:07:32

组合转换开关在电气控制线路应用较广,主要用在双电源的切换和电动机正反转控制线路中。组合转换转换开关一般有三对触点,分为三常开触点和三常闭触点。在实际应用中可以对组合开关进行灵活改装。以便达到自己的使用要求。可改装为二常开触点一常闭触点或二常闭触点一常开触点。组合开关中的主要部件有:坚固螺母、转轴弹簧和凸轮等操作机构组成。那组合开关在应用中改装和整修应注意哪些技巧呢,主要从以下几个方面来检查。

组合转换开关结构示意图

一、组合转换开关拆装步骤和工艺要求

1、检查触点有无烧毛,如有,可用油光锉平,不允许用矽布打磨,若不能修复时,应更换损坏的触点。

2、检查转轴弹簧是否松脱和消弧垫有否严重磨损,根据实际情况确定是否调换。

3、整修结東,在装配组合开关时,应将其中的任一相的动触点旋转90°,然后将其他零件按拆卸的逆顺序进行装配

4、装配时,应注意动、静触点的相互位置是否符合改装要求及叠片连接是否紧密。同时做到迅速分、合功能良好和分、合松紧一致

5、装配结東后,先用万用表进行自检,然后按电气原理图接线,进行通电校验。

6、通电校验必须在时间不大于1分钟内,续进行5次分、合试验,如5次试验全部成功则为合格,若不合格需重新拆装。

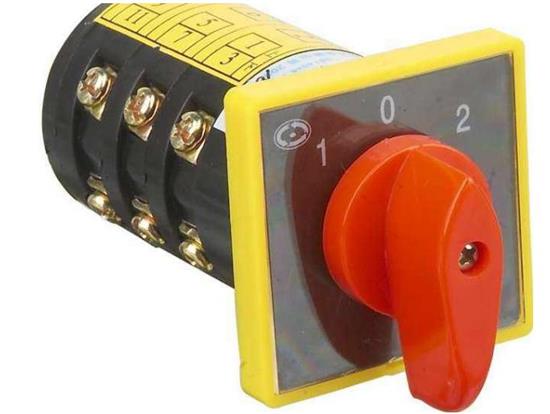

组合转换开关

二、组合转换开关拆装注意事项

1、拆卸时,应备有盛放零件的容器,以免失落零件

2、拆装过程中,不允许硬撬,以防损坏电器。

3、通电校验时,必须将组合开关紧固在校验板(台)上,并有教师监护,以确保用电安全。

以上就是对组合转换开关拆装和整修通电检验的总结,组合开关应用范围广在实际使用时会发生故障现象,大家可以根据上述步骤对组合开关进行检查和维修。
