配电柜中接线规范和调试注意事项

文章出处:人气:11发表时间:2020-05-08 10:48:07

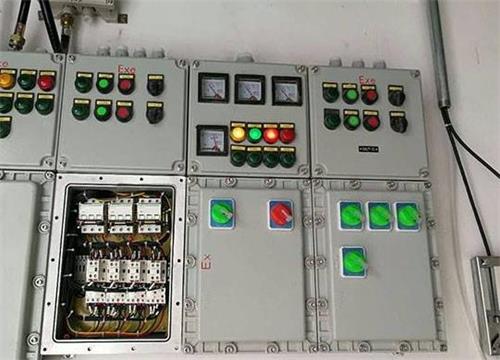

配电柜一次线路和二次线路接好后,检验元件质量应在不通电的情况下,用万用表、蜂鸣器等检查各触点的分、合情况是否良好。检验接触器时,应拆卸灭弧罩,用手同时按下三副主触点并用力均匀;若不拆卸灭弧罩检验时,切忌将旋具用力过猛,以防触点变形。同时应检查接触器线圈电压与电源电压是否相符。

一、配电柜安装电器元件必须按规范要求安装

1、组合开关、熔断器的受电端子应安装在控制板的外侧,并使熔断器的受电端为底座的中心端,

2、配电柜内各元件的安装位置应整齐、均称、间距合理和便于更换元作

3、紧固各元件时应用力均匀,紧固程度适当。在紧固熔断器、接触器等易碎裂元件时,应用手按住元件一边轻轻摇动,一边用旋具轮流旋紧对角线的螺钉,直至手感摇不动后再造当旋紧一些即可。


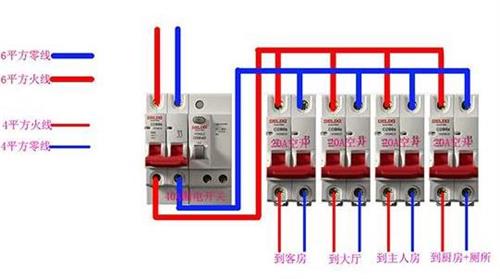

二、配电柜底板布线要求

1、配电柜内部走线通道应尽可能少,同一通道中的沉底导线,按主、控电路分类集中,单层平行密排,并紧贴敷设面

2、同一平面的导线应高低一致或前后一致,不能交又,当必交叉时,该根导线应在接线端子引出时,水平架空路越,但必须属于走线合理。

3、配电柜内布线应横平竖直,变换走向应垂直

4、导线与接线端子或线柱连接时,应不压绝缘层、不反圆及不露铜过长。并做到同元件、同一回路的不同接点的导线间距离保持一致。

5、一个电器元件接线端子上的连接导线不得超过二根,每节接线端子板上的连接导线一服只允许连接一根布线时,严禁损伤线芯和导线绝像

6、板前明线布线布线时,应符合平直、整齐、紧贴数设面、走线合理及接点不得松动等要求。

7、如果线路简单可不套编码套管。


三、借助测量仪器对配电柜进行自检

1、检查配电柜控制电路,可将表棒分别搭在U1、W1线端上,读数应为“o",按下SB时读数应为接触器线的直流电阻阻值,

2、检查主电路时,可以手动来代替接触器受电线圈助磁吸合时的情况进行检查

3、用万用表进行检查时,应选用电阻档的适当倍率,并进行校零,以防错短路

四、通电调试前必须有现场监护

1、配电柜合上电源开关QS后,允许用万用表或试电笔等检查主、控电路的熔体是否完好,但不得对线路接线是否正确进行带电检查

2、第一次按下按钮时,应短时点动,以观察线路和电动机运行有无异常现象。

3、试车成功率以通电后第一次按下按组时计算

4、出现故障后,应独立进行检修,若需带电检查时,必须有同事在场监护,检修完毕再次试车,也应有同事监护,并做好记录。


五、配电柜通电调试注意事项

1、电动机及接钮的金属外壳必须可靠接地,接至电动机的导线必须穿在导线通道内加以保护,或采用坚韧的四芯橡皮线或望料护套线进行时通电校验。

2、配电柜电源进线应接在螺旋式熔断器底座的中心端上,出线应接在螺纹外壳上

3、按钮内接线时,用力不能过猛,以防止螺钉打滑。
