配电柜控制线路故障四大检查和分析方法

文章出处:人气:19发表时间:2020-04-22 11:09:53

配电柜在日常使用中难免不会出现故障,面对配电柜的各种电气问题,要采用不同的维修方法。下面给大家讲解电气控制线路故障的四种检查和分析方法,主要有:调查研究法、试验法、逻辑分析法和测量法几种。

在一般情况下,调查研究法能帮助我们找出故障现象,试验法不仅能找出故现象,面且还能找到故障部位或故障回路;逻辑分析法是缩小故障范围的有效方法;测量法是找出故障点的基本、可靠和有效的方法在检查和分析放障时,并不是仅采用一种方法就能找出故障点的,而是往往需要用几种方法同时进行才能迅速找出故障点。现将几种故障的检查和分析方法分述如下:

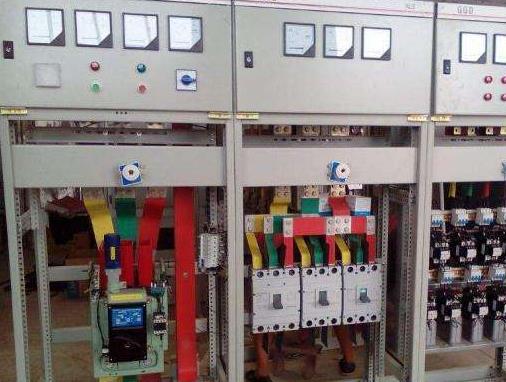

配电柜维修

1、配电柜故障调查研究法

调查研究法主要是通过询间设备操作工人;看配电柜在使用过程中有无由于故障引起明显的外观征兆;听设备各电气元件在运行时的声音与正常运行时有无明显差异,摸电气发热元件及线路的温度是否正常等为确保人员和设备的安全,在听电气设备运行声音是否正常而需要通电时,应以不损坏设备和扩大故障范围为前提。在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时,必须在切断电源后进行

2、配电柜维修试验法

是在不损伤电气和机械设备的条件下,可通电对配电柜故障进行试验法。通电试验一般可先进行点动试验各控制环节的动作程序,若发现某一电器动作不符合要求,即说明故摩范围在与此电器有关的电路中,然后在这部分故障电路中进一步检查,便可找出故障点在采用试验法检查时,可以采用暂时切除部分电路(如主电路)的试验方法,来检查各控制环节的动作是否正常。但必须注意不要随意用外力使接触器或继电器动作,以防引起事故。

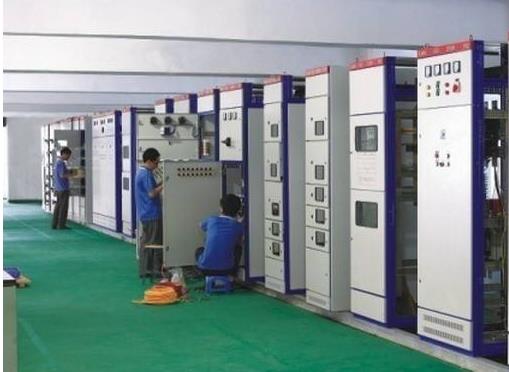

配电柜维保

3、配电柜维修逻辑分析法

逻辑分析法是根据配电柜电气控制线路工作原理、控制环节的动作程序以及它们之间的联系,结合故障现象作具体的分析,迅速地缩小检查范国,然后判断故障所在逻辑分析法是一种以准为前提、以快为目的的检查方法。因此,它更适用于对配电柜复杂线路的故障检查。因为复杂线路往往有上百个电器元件和上千条连线,如果采用逐一检查的方法,不仅需耗费大量时间,而且也容易遗,甚至会漏查故障点,采用逻辑分析法检查时,应根据原理图,对故障现象作具体分析,在划出可疑范围后,再借鉴试验法,对与故障回路有关的其他控制环节进行控制,就可排除公共支路部分的故障,使貌似复杂的问题,变得条理清晰,从而提高配电柜维修的针对性,可以收到准而快的效果。

4、配电柜维护故障测量法

测量法是利用校验灯、试电笔、万用表、蜂鸣器、示波器等对配电柜线路进行带电或断电测量,是找出配电柜故障点的有效方法。在利用万用表欧姆档和蜂鸣器检测电器元件及线路是否断路或短路时必须切断电源。同时,在測量时要特别注意是否有并联支路或其他回路对被测量线路的影响,以防止产生误判断。在采用可控整流供电的电动机调速控制线路中,利用示波器来观察触发电路的脉冲波形和可控整流的输出波形,就能很快地判断配电柜线路的故障所在。

配电柜维护

总之,配电柜控制线路的故障不是千篇一律的,就是同一种故障现象,发生的部位也并不一定相同,所以在采用故障检修的一般步骤和方法时,不要生搬硬套,而应按不同的故障情况灵活处理,力求迅速准确地找出故障点,判明故障原因,及时正确排除故障。在实际检修工作中,应做到每次排除故障后,及时总结经验,并作好检修记录,作为档案以备日后配电柜维护时参考。并要通过对历次故障的分析和检修,采取积极有效的维保措施,防止再次发生类似的故障。
