配电箱国家安装标准和通电验收要求

文章出处:人气:24发表时间:2020-04-19 18:12:51

配电箱在工业和民用领域应用中十分广泛,在安装过程中应严格遵循国家安装标准,规范接线各项指标符合通过验收后才能通电。具体措施如下:

1、配电箱控制电路与照明、指示电路应从上至下、从左至右,逐行用数字依次编号

每过一个电器元件的接线端子,编号要依次递增。编号的起始数字,除控制电路必须从网拉数字1开始外,其他辅助电路依次递增100作起始数字,如照明电路编号从101开始;信号电路编号从201开始等。

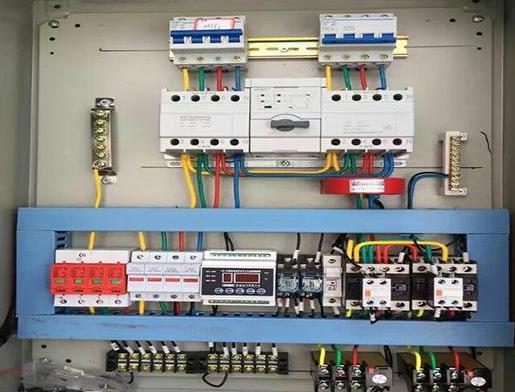

2、配电控制箱(板)内部配线方法一般采用能从正面修改配线的方法

如板前线槽配线或板前明线配线,较少采用板后配线的方法采用线槽配线时,线槽装线不要超过容积的706,以便安装和维修,线槽外部的配线,对装在可拆卸门上的电器接线必须采用互连端子板或连接器,它们必须牢固固定在框架、控制箱或门上。从外部控制、信号电路进入控制箱内的导线超过10根,必须接到端子板或连接器件过渡,但动力电路和测量电路的导线可以直接接到电器的端子上。

3、控制箱(板)外部配线应加保护套

配电箱电缆防护方法除有适当保护的电缆外,全部配线必须一律装在导线通道内,使导线有适当的机械保护,防止液体、铁屑和灰尘的侵入

1)对导线通道的要求导线通道应留有余量,允许以后增加导线。导线通道必须固定可靠,内部不得有锐边和远离设备的运动部件导线通道采用钢管,壁厚应不小于1毫米,如用其他材料,壁厚必须有等效于壁厚为1毫米钢管的强度。若用金属软管时,必须有适当的保护。当利用设备底座作导线通道时,无需再加预防措施,但必须能防止液体、铁屑和灰尘的侵入。

2)通道内导线的要求移动部件或可调整部件上的导线必须用软线,运动的导线必须支承牢固,使得在接线点上不致产生机械拉力,又不出现急剧的弯曲。

不同电路的导线可以穿在同一线管内,或处于同一个电缆之中。如果它们的工作电压不同,则所用导线的绝缘等级必须满足其中最高一级电压的要求。

为了便于修改和维修,凡安装在同一机械防护通道内的导线東,需要提供备用导线的根数为;当同一管中相同截面积导线的根数在3~10根时,应有1根备用导线,以后每递增10根增加1根。


4.配电箱连接保护电路

配电箱电气设备的所有棵露导体零件(包括电动机、机座等),必须接到保护接地专用端子上

(1)连续性保护电路的连续性必须用保护导线或机床结构上的导体可靠结合来保证,为了确保保护电路的连续性,保护导线的连接件不得作任何别的机械紧固用,不得由于任何原因将保护电路拆断,不得利用金属软管作保护导线。

(2)可靠性保护电路中严禁用开关和熔断器。除采用特低安全电压电路外,在接上电源电路前必须先接通保护电路;在断开电源电路后才断开保护电路

(3)明显性保护电路连接处应采用焊接或压接等可靠方法,连接处要便于检查。

5.配电箱通电前必须检查

配电箱控制线路安装好后,在接电前应进行如下项目的检查

(1)各个元部件的代号、标记是否与原理图上的一致和齐全

(2)各种安全保护措施是否可靠。

(3)控制电路是否满足原理图所要求的各种功能

(4)各个电气元件安装是否正确和牢靠

(5)各个按线端子是否连接牢固。

(6)布线是否符合要求、整齐

(7)各个按钮、信号灯、光标按钮和各种电路绝缘导线的额色是否符合要求

(8)电动机的安装是否符合要求。

(9)保护电路导线连接是否正确、牢固可靠。测试外部保护导线端子与电气设备任何棵露导体零件和外壳之间的电阻应不大于0.1欧

(10)检查电气线路的绝缘电阻是否符合要求,其方法是:短接主电路、控制电路和信号电路,用500伏兆欧表测量与保护电路导线之间的绝缘电阻不得小于1兆欧。当控制电路或信号电路不与主电路连接的,应分别测量主电路与保护电路、主电路与控制和信号电路、控制和信号电路与保护电路之间的绝缘电阻。

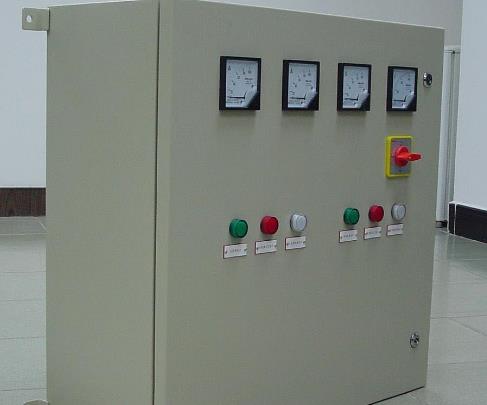

配电箱通电验收

6.配电箱通电空载例行试验

通电前应检查所接电源是否符合要求。通电后应先点动,然后验证电气设备的各个部分的工作是否正确和操作顺序是否正常。特别要注意验证急停器件的动作是否正确。验证时,如有异常情况,必须立即切断电源查明原因。

7.配电箱验收负载型式试验

配电箱在正常负载下连续运行,验证电气设备所有部分运行的正确性,特别要验证电源中断和恢复时是否会危及人身安全、损坏设备。同时要验证全部器件的温升不得超过规定的允许温升和在有载情况下验证急停器件是否仍然安全有效。

以上就是对配电箱国家标准验收前的规范接线要求。要求按正常操作流程安装接线。不能马虎大意避免造成安全隐患。
