照明配电箱符号和尺寸怎么识别和确认

文章出处:人气:21发表时间:2020-04-16 11:35:40

照明配电箱目前在生活中应用较广,不同场合的照明配电箱用途不同其设计尺寸也不一样,一般来说功能越多,其内部电气元件安装复杂,占用配电箱内部空间大相应的配电尺寸就会加大。照明配电箱电气元件不同电气符号标示也不一样。那配电箱尺寸怎么确定,用哪些常用配电箱符号呢。

1、照明配电箱尺寸设计要求:

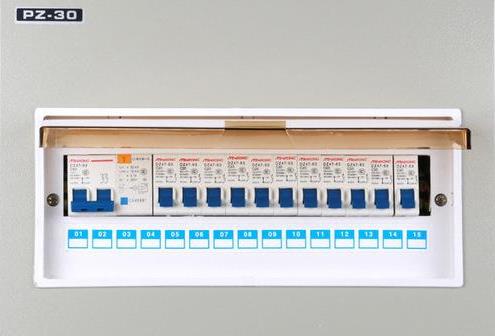

照明配电箱型号多种多样,应用场合不同其型号规格和安装尺寸也不相同。尺寸越大价格相应会增加。配电箱在使用环境中,目前标准电压是220V有时会用到380V,额定电流为40-125安。目前常用型号有PZ30配电箱,其尺寸多达10多种。该型号配电箱设计简约时尚,带有透明塑壳防护罩,使用安装都非常方便。


另外还有XRM-302-05-2B(H)型照明配电箱,XRM符号是表示这个照明配电箱属于嵌入式的,302符号指的是设计的序号05符号是指该照明配电箱的方案号,最后的2B(H)是指照明配电箱的高度和宽度均为200mm。

XRM-305-3B-H型配电箱与上一款配电有很多相似之处。带有符号B和H字母的,是英语宽度和高度的简写。就是表示该款照明配电箱的宽度以及高度。

PXT-4-3X10型照明配电箱是一款使用范围极广的型号。被广泛应用在建筑工地,生活区,民用住宅和写字楼内。该款配电箱型号也有很多种。符号PTX代表是一种型号。数字符号4指的是设计序号,数字符号3是指三相进线,数字符号10是代表每项输出的回路数为10个。

2、照明配电箱电气符号识别

目前在生产生活中最基本的电气符号有:直流电和交流电,直流电是DC用-表示,交流电是AC用~表示。空气开关用QF表示。保险用FU表示。还有交流接触器电气符号用KM表示。这些是电工学最基本的电气符号。掌握这些电气符号可以在日常生活检修中发挥重要作用。当然配电箱电气符号远远不止这这些。大家可以在工作中慢慢积累。以下这张图表给大家列举了较常用电气符号。希望大家熟悉记住。

配电箱电气符号

以上就是对照明配电箱符号和尺寸设计的分析。要想看懂电气图纸掌握这些基本电气符号非常重要。对于想从事电气技术的人来说具有很好的参考价值。
