配电箱内电动机开关电流大小选型技巧

文章出处:人气:48发表时间:2020-04-09 10:26:59

配电箱在电动机控制应用较广泛,电动机功率不同电流不一样对配电箱电源开关的选择也不一样。那怎样根据电动功率大小来选择合适的电源开关呢。下面给大家来详细分析。

1、配电箱内小型电动机不需做频繁操作的或不需作转向和变速操作,一般只需一个开关,需要频繁操作的。或需进行转向和变速操作的装两个开关(称二级控制),前一个开关作控制电源用。叫控制开关,常采用铁壳开关、自动空气开关和转换开关。后一个开关用来直接操作电动机的叫操作开关。

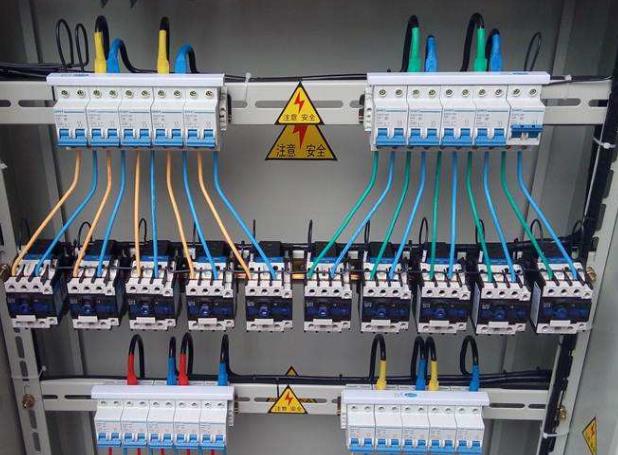

配电箱内电动机开关电流大小选型技巧

2、如果配电箱内采用启动器的,则启动器就是操作开关凡采用无明显分断点的开关,如电磁开关,必須装两个开关,在前一级装一个有明显分断点的开关,如刀开关、转换开关等作控制开关。凡容易产生误动作的开关,如手柄倒顺开关、按钮开关等,也必须在前一级加装控开关,以防开关误动作而造成事故。

3、熔断器的安装熔断器必须与开关装在同一块木台上,或同一个控制箱内。凡作为保护用的熔断器,必须装在控制开关的后级和操作开关(包括启动开关)的前级用自动空气开关作控制开关时,而所采用操作开关又无保护装置,就应在自动空气开关的前一级装一道熔断器作双重保护,以免热脱扣器或电磁脱扣器失灵时,

4、能由熔断器起保护作用,同时可兼作隔离开关,以便维修时切断电源采用倒顺开关和电磁开关作操作开关,而前级用转换开关作控制开关时(一般机床常采用这种结构形式),必须在两级开关之间安装一道熔断器。每道熔断器在三相回路中应安装三个型号、规格相同的熔丝,分别串接在三根相线上

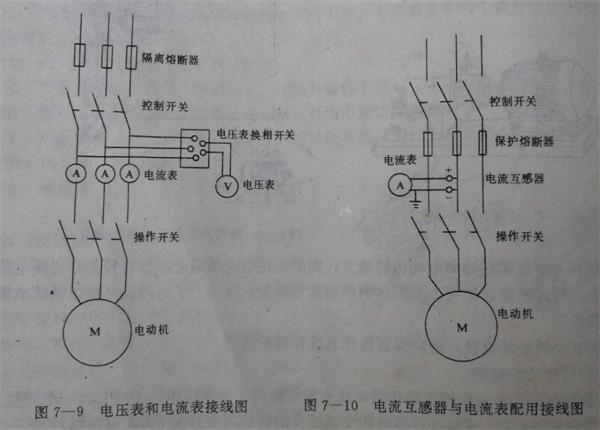

5、配电箱中电压表和电流表的安装有些大、中型或要求较高的电动机,为对电源电压和额定电流进行监视,在控制板上应同时装有电压表和电流表,接线方法下图所示,电压表通常只用只,通过换相开关进行换相测量,电压表的量程为450伏或500伏。要求较高的应装三个电流表,一般要求的,可只装一个电流表串接在第二相。

配电箱电压电流表接线图

6、配电箱内电流表的规格必须使得电动机启动电流通过,宜选用大于额定电流23倍的量程,若电动机额定电流大于50安时,电流的测量应通过互感器进行变流测量,电流互感器的规格同样要大于电动机额定电流的2-3倍,配用电流互感器的电流表规格,可选用5安的接线方法见图7-10。隔离熔断器腔制开关电压表相开关控制开关保护熔

以上就是对配电箱内电动机开关电流大小造型技巧总结,由于电气技术的进步。在工控领域中出现了很多智能控制设备,这些新型电源开关更加智能化,保护措施也越来越好。配电箱正在朝着智能化控制方向发展。
