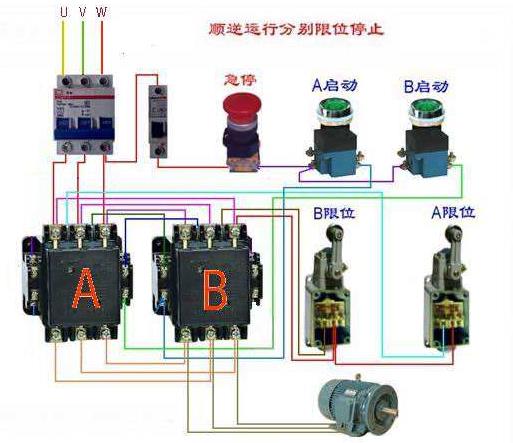

配电柜种类很多，常用的电力拖动配电柜控制线路必须掌握。安装电动机控制线路时，必须按照有关技术文件执行。并应适应安装环境的需要电动机的控制线路包含电动机的启动、制动、反转和调速等，大部分的控制线路是采用各种有触点的电器，如接触器、继电器、按钮等。
一个配电柜控制线路可以比较简单，也可以相当复杂。但是，任何复杂的电力拖动控制线路总是由一些比较简单的环节有机地组合起来的。因此，对不同复杂程度的控制线路在安装时，所需要技术文件的内容也不相同。

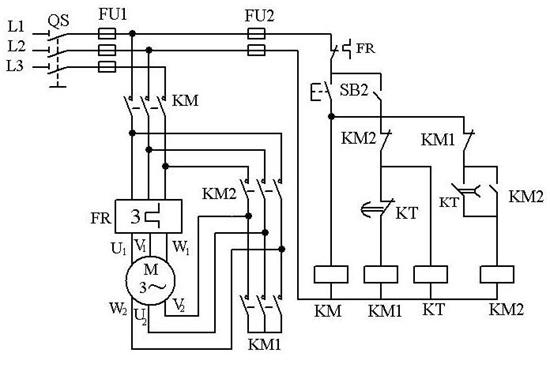

对于配电柜电气设备出厂前应随配电设备附有配电箱接线原理图，一般都是纸质资料可把有关资料归在一个技术文件里，电气接线图能清楚表示电气设备的全部器件，方便电工进行接线和检修并能实施电气设备和电网的连接。
电动机拖动控制线路的安装步骤和诀窍如下:
1、按元件明细表配齐电器元件，并进行检验。
所有配电柜电气控制器件，至少应具有制造厂的名称或商标、型号或素引号、工作电压性质和数值等标志。若工作电压标表在操作线图上，则应使装在器件上线圈的标志是显而易见的
2、安装配电控制箱(柜或板)
控制板的尺寸应根据电器的安排情况决定。
(1)电器的安排尽可能组装在一起，使其成为一台或几台控制装置。只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。
安放发热元件时，必须使箱内所有元件的温升保持在它们的容许极限内。对发热很大的元件，如电动机的启动、制动电阻等，必须隔开安装，必要时可采用风冷。
(2)可接近性，所有电器必须安装在便于更换、检测方便的地方
为了便于配电柜维修或调整，电箱内电气元件的部位，必须位于离地0.4～2米之间。所有接线端子，必须位于离地至少0.2米处，以便于装拆导线。
(3)配电柜内元器件间隔和爬电距离
安排器件必须符合规定的间隔和爬电距离，并应考虑有关的维修条件控制箱中的裸露、无电弧的带电零件与控制箱导体壁板间的间欧为:对于250伏以下的电压，间隙应不小于15毫米;对于250～500伏的电压，间隙应不小于25毫米。
(4)低压控制箱内电器的安排除必须符合上述有关要求外，还应做到
1)除了手动控制开关、信号灯和测量器件外，门上不要安装任何器件。
2)由电源电压直接供电的电器最好装在一起，使其与只由控制电压供电的电器分开
3)电源开关最好装在箱内右上方，其操作手柄应装在控制箱前面或侧面。电源开关的上方最好不安装其他电器，否则，应把电源开关用绝缘材料益住，以防电击。

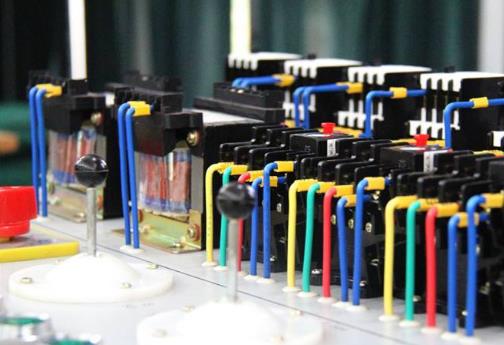

4)箱内电器(如接触器、继电器等)应按原理图上的编号顺序，牢固安装在控制箱(板)上，并在醒目处贴上各元件相应的文字符号
5)控制箱内电器安装板的大小必须能自由通过控制箱或壁龛的门，以便于装御。
以上就对配电柜电力拖动控制线路的安装和接经规范。在安装和检修中要做记录，归档便于以后维修时参考。防止相同的故障产生。
