配电柜内导线的连接及绝缘正确操作规范

文章出处:人气:47发表时间:2019-12-30 15:49:56

配电柜在我们生活中应用较多,有家用配电箱和动力配电箱。柜内电缆线分布较多,在接线时要认清电气原理图符号,按照电箱检验规程和安装规范来操作。我们在配电柜接线怎样连接导线呢?下面给大家讲解全面的线缆连接和包扎技术。

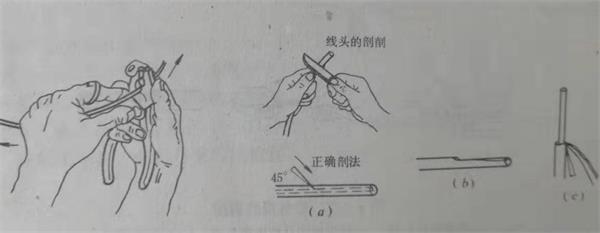

一、导线线头绝缘层的削削

电工必须学会用电工刀或钢丝来剖削绝缘层,塑料硬线绝缘层的剖削芯线截面为4mm及以下的里料硬线,一般用钢丝错进行剖削。剖削方法如下

1、用左手捏住电线,根据线头所需长短用钢丝口切割绝缘层,但不可切入芯线

2、然后用右手握住钢丝钳头部用力向外勒去製料绝缘层,如图所示

3、配电柜内剖削出的芯线应保持完整无损,如损伤较大,应重新剖削。

二、芯线截面大于4毫米的塑料硬线,可用电工刀来剖削绝缘层,方法如下:

1、根据所需的长度用电工刀以45角倾斜切入塑料绝缘层,如图所示

2、接着刀画与芯线保持25角左右,用カ向线端推削,不可切入芯线,制去上面一层料绝缘,如图所示。

3、将下面塑料绝缘层向后板翻,如图所示,最后用电工刀齐根切去

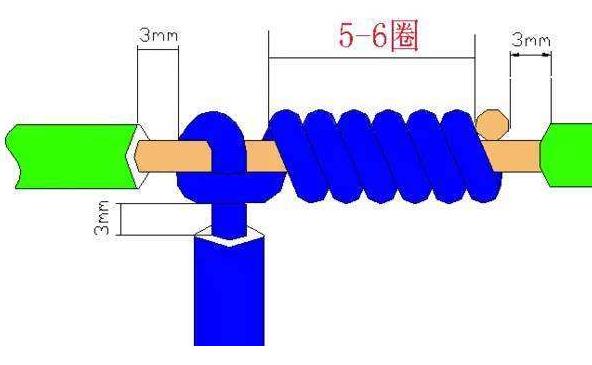

导线连接方法

三、塑料软线绝绿层的剖削

塑料软线绝缘层只能用剥线钳或钢丝错剖削,不可用电工刀剖,其剖削方法同上

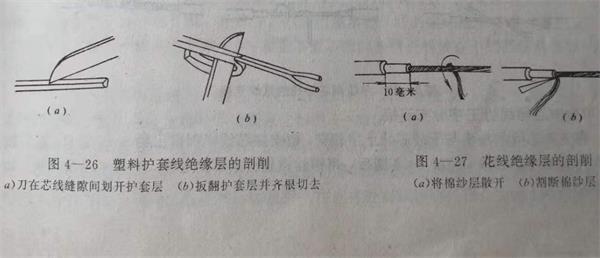

四、配电柜内塑料护套线绝层的剖削

塑料护套线的绝缘层必须用电工刀来削,创翻方法如下

1、按所需长度用电工刀刀尖对准芯线逢隙间划开护套层;如图所示

2、向后扳翻护套层,用刀齐根切去,如图所示

3、在距离护套层5~10毫米处,用电工刀以45角倾斜切入绝缘层,其它剖削方法如同塑料硬线。

配电柜导线连接方法

五、配电柜内橡皮线绝缘层的剖削

1、先把配电柜内橡皮线编织保护层用电工刀尖划开,与剖削护套线的护套层方法类同

2、然后用剖削塑料线绝缘层相同的方法剖去橡胶层

3、最后松散棉纱层到根部,用电工刀切去

导线连接和绝缘方法

六、配电柜内花线绝缘层的剖削

1、在所需长度处用电工刀在棉织物保护层四周割切一圆后拉去

2、距棉纱织物像护层10毫米处,用钢丝错刀口切割橡胶绝缘层,不能损伤范线,然后右手提住钳头,左手把花线用力抽拉,错口勒出橡胶绝缘层,方法与上图类同

3、最后露出了棉纱层,把棉纱层松散开来,用电工刀割断。

以上就对配电柜连接线切削和包扎技术的汇总。电工只有掌握了以上导线连接技术才能在今后的工作中顺利施工操作。关于电缆线径的选择大家可以对照电缆外径尺寸对照表参考。避免电缆线径过大或小,保证电力控制柜顺利运行。
