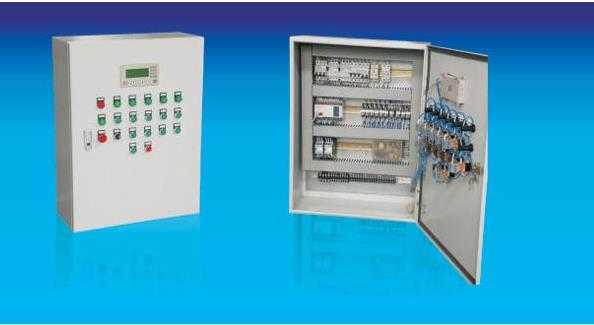

plc控制柜的控制逻辑过程简要说明

plc控制柜在使用过程中有严格的操作流程和保护措施，控制柜的程序是按照一定的逻辑由开发人员编写的，因此plc控制的启停操作应遵循以下流程。

一、plc控制柜功能说明

1、电源指示

合上电源总闸，电源指示灯亮来指示电源供电正常。

2、运行指示

通过运行指示灯的来监控风机是否运行。

3、故障指示

 当有任何故障、报警信息时，故障指示等亮。

4、起停方式

现场控制柜起停控制机组。

5、紧急停止

紧急情况下，将急停开关拍下，机组立即停止工作（急停开关复位后机组不会自动开启）。

6、防火保护

启动柜具有与本地消防网联锁功能形成一个整体的消防区域网。当地消防网出现火警时，消防继电器复位，使二次回路切断，机组停止运行。

二、plc自控系统控制方案

1、启动与停机

a、有触摸屏开机信号或远程起停信号时，机组启动；

b、送风机故障或急停时机组立刻停机。

2、送风机

a、送风机故障不能启动机组；

b、正常停机时，机组延时3分钟（可设定）停机。

3、温湿度控制

设定温度低于回风温度时，制冷开冷水阀；

设定温度高于回风温度时，先开热水阀，再开电加热（电加热分三级，高温报警时关闭电加热）；

设定湿度低于回风湿度时，制冷除湿冷水阀；

设定湿度高于回风湿度时，比例开启加湿器。

缺风报警时关闭所有温湿度控制设备；

正常停机时3分钟的延时时间内关闭所有温湿度控制设备。

三、plc控制柜机组起动调试说明

机组起动后请确认送风机运转方向是否正确，如转向相反，则总开关前两相电源需对调。

1、现场控制柜启停操作程序

 启动前

a. 检查三相电源是否正常。

b. 合上电源开关，电源指示灯亮。

2、空调机组本地起动控制逻辑

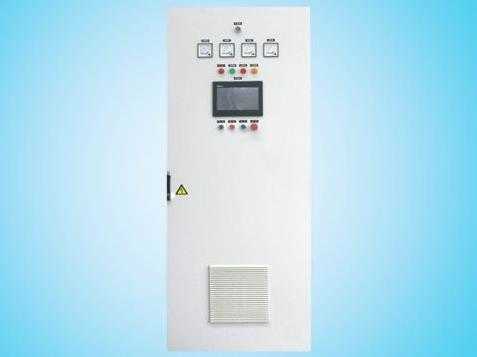

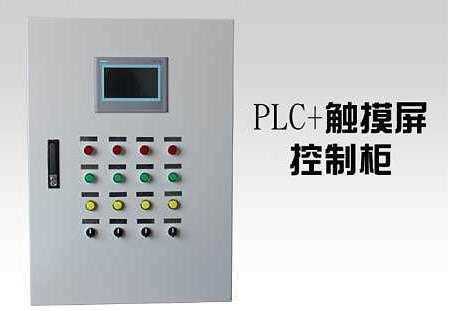

a. 按压触摸屏的“开关机”键，

b. 机组运行指示灯亮，机组工作投入。

3、 空调机组停机控制逻辑

再次按压触摸屏的“开关机”键, 延时3分钟，机组运行指示灯熄灭，机组停止运行。

四、控制柜远程起动操作程序

启动前

a. 检查三相电源是否正常。

b. 合上电源开关，电源指示灯亮。

空调机组远程起动控制逻辑

a. 远程控制给启动信号。

b. 空调起停指示灯亮，机组恒温恒湿工作投入。

空调机组停机控制逻辑

a. 远程控制取消启动信号。

b. 延时3分钟，机组运行指示灯熄灭，机组停止运行

以上就是对plc控制柜的逻辑过程做的简要说明，在对控制柜进行设计和编写程序时应充分考虑以上操作流程。
