能源管理系统设计原则和解决方案

文章出处:人气:98发表时间:2020-10-28 16:22:51

能耗监测系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置,采用远程传输等手段及时采集能耗数据,实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称。

在我国目前的能耗结构中,建筑所造成的能源消耗,已占我国总的商品能耗的20%~30%。而建筑运行的能耗,包括建筑物照明、采暖、空调和各类建筑内使用电器的能耗,将一直伴随建筑物的使用过程而发生。在建筑的全生命周期中,建筑材料和建造过程所消耗的能源一般只占其总的能源消耗的20%左右,大部分能源消耗发生在建筑物的运行过程中。


建筑节能主要是为了降低各类建筑运行过程中消耗的能源。根据建筑能耗特点的不同,建筑可分为三类:住宅建筑,一般性非住宅建筑和大型公共建筑。根据对大量数据的研究,大型公共建筑的单位面积能耗是前两类建筑的4~8倍。具有很大的节能潜力。

为了更好地对我国大型公共建筑实际运行能耗数据进行评价和检验,建立大型公共建筑分项用能实时监测系统是建筑节能的第一步。这有利于在后续的建筑运行当中开展基于能耗数据的节能诊断、改造、运行、管理的服务。

一、需求分析及总体设计思路

项目,用电设备较多,能耗较大,需要管理中心进行能源使用监管。同时根据以后的运营情况,对用电进行数据管理,实现合理有效的用能匹配。

A、设计范围

1、电的计量

2、水的计量

3、冷热量的计量

根据现有图纸,针对楼内电、水、冷热量能耗数据进行实时监测,根据远传仪表的数量和位置设置相应的数据采集器,然后通过采集器将所有用能能耗数据上传到本地能耗监测管理平台,实现建筑分项能耗数据动态监测和远程传输。

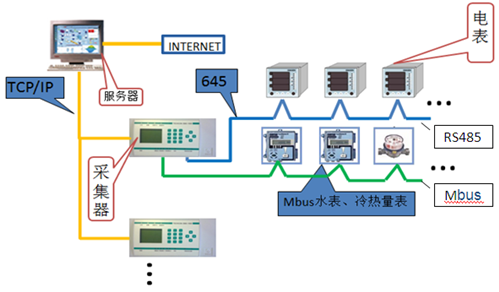

二、能源管理系统架构

网络传输分两层架构。网络层采用 TCP/IP 协议,数据采集器支持双服务器上传,将相关数据上传至本地能耗管理平台。现场层数据采集器支持 RS485、M-BUS等接口,支持MODBUS、DLT-645 等各类标准国家协议。

本项目能源管理平台设置在管理中心。现场采集器通过网络和上一级能耗监测平台的联网,同时本地服务器软件进行网络进行同步数据采集和分析,完成相关的能耗分析功能。采集器通过 485协议将对应的数据采集。

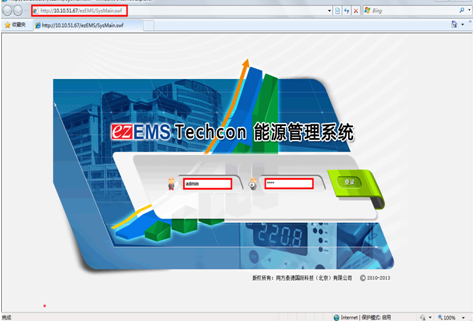

能源管理系统采用东弘自控ezEMS2.0能源管理系统,能够对整个建筑的用能情况进行实时信息采集,并实现显示、分析、处理、维护及优化管理的目的。从而实现以下功能:

1、实现建筑能耗实时监测,确切掌握各能耗总量及动态变化;

2、对建筑各能耗进行系统诊断,指导合理用能;

3、协助管理方建立节能长效机制;

4、对采用的节能新技术进行后评估;

5、在系统基础上实现分项用能定额管理制度;

在建筑物内建立分项用能实时监控管理平台可以以实际能耗数据为基础对建筑的现有用能状况进行分析,可进一步对各项用电能耗情况进行节能诊断,得出切实可行的节能办法,包括管理节能和技术节能,降低建筑的能源消耗,提高建筑物的运行管理水平,减少运行管理费用。由于篇幅有限,详细的设计和实施方案没有全部列出来,如果你对能源管理系统感兴趣,可以直接和我公司沟通。我们会征对您的应用场合制定更为详尽的解决方案。
