配电柜电路中的自锁和联锁环节应用

配电柜中常用的功能有自锁和联锁环节。为了保证配电柜控制电路中的启动顺序和实际联锁保护。自锁和联锁功能是经常用到的。在实际安装操作中应用较广，常见的基本控制电路有电动机正反转控制、电动机星三角启动控制等。

1、配电柜中自锁环节应用

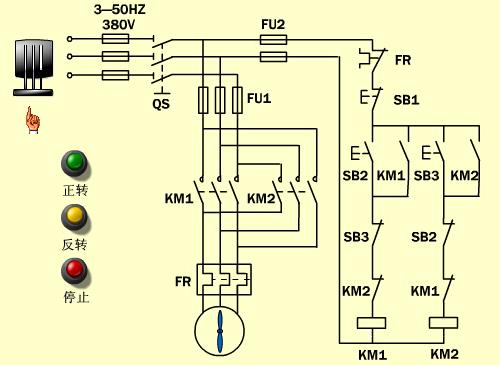

自锁环节是指继电器得电动作后能通过自身的常开动合触点闭合，能够给其线供电的环节，在下面所示电路图中就有自锁环节。在图中的轴助电路中并联于启动按钮开关2SB旁边的KM常开触点就是自锁环节(此触点称为自锁点)现在说明自锁过程。当QK闭合后，按动2SB开关，则使KM线图立即通电动作，2SB开关旁边并联的常开触点立即合，此闭合触点能给其线圈供电(与2SB开关状态无关)，也就说2SB开关断开后，接触器KM掌自身触点供电。

2、配电柜中电路中的联锁环节应用

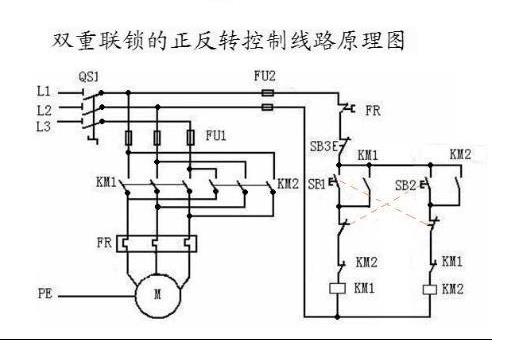

电路中的联锁环节(又称互锁环节)实质是辅助电路中控制元件之间的相互制约环节，实现电路联锁有两种基本方法:一种方法是机械联锁，另一种方法是电气联锁。可见下图，在图中两个按锁开关1SB和2SB之间是机械联锁环，面接触器1KM与2KM之间是电气联锁。按开关1SB和2SB之间的机械联锁由图中可看出，当先按1sB开关时，1SB的常闭触点断开，而使得2SB按钮常开触点不可能接通电源;而当我们按动2SB按钮时，其常闭触点断开，因而使1SB的常开触点不可能接通电源、当将两个按钮间时按下时，则两个开关的常闭触点都断开，两个开关的常开触点都无法与电源接通。

当然辅助电路中的1KM和2KM都不会得电动作。这说明在同一时刻只能按动一个按钮开关，电路中的1KM或2KM只能有一个得电动作，不存在两个接触器同时得电动作的可能性。这就是联锁环节所起的作用，也就是设置联锁环节的目的。

电路图中的电气联锁环节是通过1KM线下面串的2KM常闭触点与2KM线圈下面串的1KM常闭触点实现的。当1KM得电动作时，则1KM的常闭触点断开，使得2KM不可能得电;同理2KM得电动作时，则2KM的常闭触点断开，也使得1KM不能得电，也就说两个接触器不可能同时得电动作。这就是电气联锁的作用，也是设置电气联锁的目的。

通过上面的案例可以看出，配电柜的自锁和联锁功能是相互制约又相互联系。为了保证电气控制线路顺利运行，防止同时动作发生短路或误动作造成负载出问题，电路中自锁和互锁环节应用大大提高了运行电路的稳定性。
