plc控制柜在电梯中的运用

文章出处:人气:18发表时间:2020-03-23 15:30:29

电梯在各大商场、写字楼、居民楼中运用较多,过去在没有电梯的情况下上下楼梯得费不少力气,尤其对于年纪大的人来说爬楼梯就是一种负担。随着电梯的投入使用,人们再也不用爬高层楼梯了。大大方便了人们的日常生活,节省了大量时间。电梯的大量投入使用与plc控制柜是分不开的。所有楼层的上下需求和启停操作都在电梯plc控制柜中得以实现。今天给大家介绍plc控制柜在电梯中的运用实例。

1.电梯plc控制柜设计要求

电梯启动后,首先停在1层。当轿箱停于1层、2层或3层时,按下SB1、SB2、SB3呼梯按钮,则轿箱对应上升或下降至1层、2层或3层。当轿箱停于1层或3层时,各层有人同时按下SB1、SB2和SB3呼梯按钮,则轿箱在对应上升或下降途中在2层暂停3s后,继续运行。当轿箱上升或下降过程中,任何的按钮呼梯均无效。由指示灯显示该楼层信号请求。当轿箱在楼梯间运行时间超过12s,电梯停止运行。

plc控制柜在电梯中的运用

2.电梯plc控制柜I/O分配

征对上述电梯控制要求,我们把 plc控制柜的I/O点按如下分配:

输入:X0一电梯运行开关S

输出:Y0一一层请求指示灯L1

X1一一楼呼梯按钮SB1

Y1一二层请求指示灯L2

X2一二楼呼梯按钮SB2

Y2一三层请求指示灯L3

X3一三楼呼梯按钮SB3

Y3-KM1驱动/轿厢上升

X4-一楼平层信号SQ2

Y4-KM2驱动/轿厢下降

X5一二楼平层信号SQ2

X6一三楼平层信号SQ3


3、电梯plc控制柜接线电气图

本次电梯plc控制柜需要准备的电气元件有:按钮开关若干、交流接触器、信号指示灯。24V直流开关电源,plc控制器。电缆线若干。安装导轨等。以上材料备齐后就可以按电路图接线。其电气接线图如下如示。

电梯plc控制柜接线电气图

4、电梯plc控制柜梯形图设计

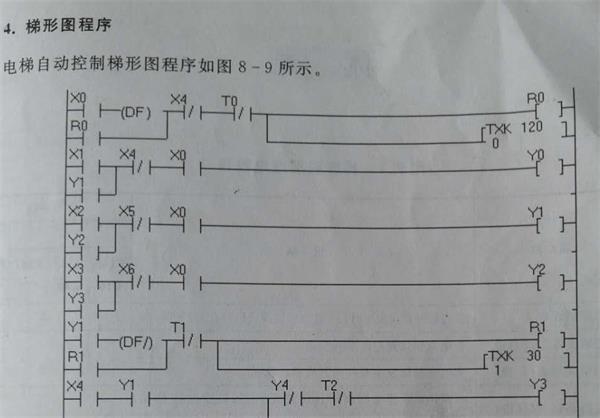

电梯自动控制梯形图如下图所示,控制逻辑非常清晰,对照plc电路图也非常直观。


plc电梯控制柜梯形图


通过以上电梯plc控制柜编程设计可以看出,plc控制柜在电梯中非常实用,而且接线简单直观。便于后期安装和维护管理。因此学好plc编程对于从事电气自动化的工作来说是非常重要的。
