低压配电柜双电源三相自投装置设计

在我们日常生产生活中，经常会遇到临时停电的情况。尤其在工厂生产加工过程中或医院急救中心。这种临时停电事故会影响到工厂正常生产，导致财产损失。医院急救中心手术室如果停电关乎到病人的生命安全。因此，双电源三相自投装置可以很好的解决这一问题。

当紧急停电时低压配电内两路三相电源可以自动切换。避免了停电造成损失。低压开关柜双路三相电源中，一路是来自市电。还有一路是来自发电机或ups供电。今天就给大家讲解这种双电源三相自投装置的原理和设计。

如下图所示，低压开关柜内这是一双路三相电源自投线路.需要准备的材料有：电源刀闸开关HK、交流接触器、中间继电器、延时继电器。5v变压器和整流桥。工作时，可同时合上电源刀开关1HK和2HK，与此同时，交流接触器1C、3C同时得电吸合，1C得电时闭合主触点给用设备供电。而3C得电吸合时，接通晶体管延时导通电路。然而因1C的吸合，1C的辅助常闭点又断开3C线圈电源，3C又失电被释放，这时1号电源进行正常工作供电。

在供电过程中，如果1号电源因故停电，交流接触器1C失电释放，1C的辅助常闭点闭合，接能3C，3C得电吸合，其常开触点闭合，将延时电路接通，同时3C的常闭触点断开，C2通过R充电，延时开始。充电1～2s后，Ua1开始低于UB1，则D5导通，BG1截止，BG2导通，继电器J通电吸合，接通2C，使2C的主触点接通2号电源进行供电。

在2C吸合后，2C的辅助常闭点又断开接触器3C的线圈电源，3C释放切断晶体管延时电路，继电器J的触点同时断开。但因2C的常开触点闭合，实现了自锁，故2C继续吸合，所以2号电源进行正常供电。

本低压开关柜适用于三相四线制低压供电系统中。若需用双回路单相照明电源，可将线路中三相线按图中虚线连接后接上单相照明火线，双路零线接在单相照明零线上。负载部分接线方法同上。图中1C、2C、3C为交流接触器，1C、2C、3C的线圈工作电压为220V，继电器了选用JRX-13F线圈电压为18V。

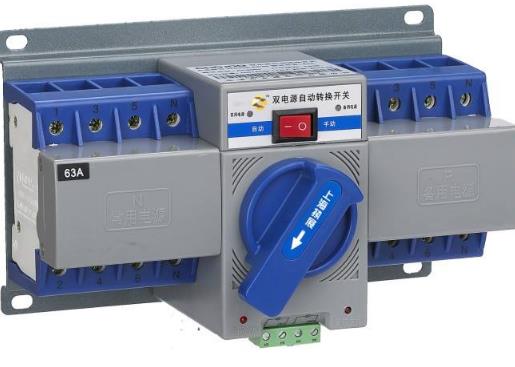

以上是用较简单的方法实现双电源自动切换。随着电力技术的发展，现在可以采用更先进的一体式全自动双电源切换开关。比如山特STT全自动（基本型）,额定电源可以从16－4000A。能实时对电流进行监控。双路三相电源配电箱很好的解决了停电切换问题，免去了人工操作的麻烦。对保障工业生产发挥了重大作用。
