PLC是什么,PLC的产生与发展历程

文章出处:人气:77发表时间:2019-12-28 11:32:31

PLC可编程序控制器是将计算机技术应用于工业控制领域的产品,短短的几十年里在国内得到了飞速发展,成为国内工控领域和机械行业不可缺少的控制器。早期的plc是以日本松下电工生产的FP1小型可编程序控制器为基础。它有许多规格,具有体积小量轻、功能齐全、编程简单、价格便宜等优点,在工业控制中应用十分广泛。国内各大技校和高校都以松下plc为基础编制教材进行教学习和实习。

一、PLC是什么?

1、PLC是可编程序控制器是在继电接触器控制和计算机控制基础上开发的工业自动控制装置。进20世纪80年代以来,由于计算机技术和微电子技术的迅猛发展,极大地推动了可编程序控器的发展,使其功能日益增强,更新换代明显加快。目前,它广泛应用在各种机械和生产过的自动控制中,为工业自动化提供了有力的工具。应用较多的场合有:电动机的起停、电磁的开闭、产品的计数以及温度、压力、流量的设定与控制等。

2、早期的可编程序控制器在功能上只能进行逻辑控制,替代以继电器、接触器为主的各种顺控制。因此,称它为可编程序逻辑控制器( Programmable Logic Controller),简称PLC.

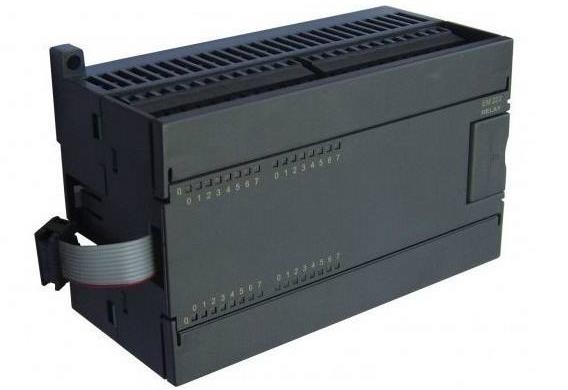

plc是什么

3、随着技术的发展,国外一些厂家采用微处理器( Microprocessor)作为中央处理单元,使其能大大增强。它不仅具有逻辑运算功能,还具有算术运算、模拟量处理和通信联网等功能LC这一名称已不能准确反映它的特性。

4、1980年美国电气制造商协会(NEMA)将它名为可编程序控制器( Programmable Controller),简称PC。但由于个人计算机( Personalomputer)也简称PC,为避免混滑,可编程序控制器仍习惯称为PLC1982年国际电工委员会(IEC)颁布了可编程序控制器标准草案第一稿:1985年提交了第稿。

5、1987年2月在第三稿中对可编程序控制器定义如下:“可编程序控制器是一种数字运操作的电子系统,是专门为在工业环境下应用设计的。它采用可以编制程序的存储器,用来能通过数字式或模拟式的输人和输出,控制各种类型的机械或生产过程。可编程序控制器及其有关设备,都应按易于与工业控制系统形成一个整体,易于扩展其功能的原则设计。”

6、事实上,可编程序控制器是一种以微处理器为核心,带有指令今存储器和输入/输出接口,将自动化技术、计算机技术、通信技术融为一体的新型工业控制装置。

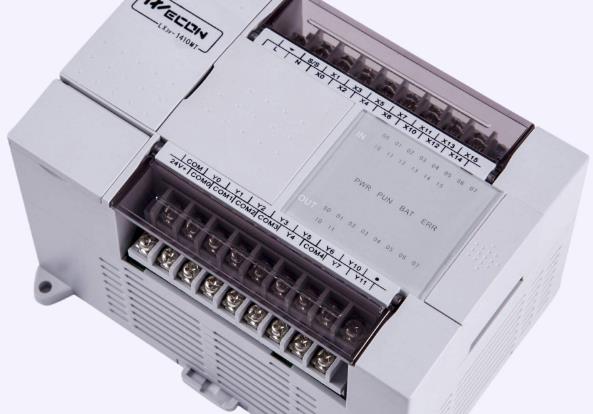

plc的产生和发展

二、PLC的产生与发展历程

1、在PLC出现之前,生产线的控制多采用继电接触器控制系统。所谓继电接触器控制系统是指,由各种自动控制电器组成的电器控制线路。它经历了比较长的历史。其特点为结构简单、价格低廉、抗干扰能力强,能在一定范围内满足单机和自动生产线的需要。

2、继电接触器它有明显的缺点,主要体现在有触点的控制系统,触点繁多,组合复杂,因而可靠性差。此外,它是采用固定接线的专用装置,灵活性差,不能满足程序经常改变、控制要求比较复杂的场合。因此,它制约了日新月异的工业发展。于是人们寻求研制一种新型的通用控制设备,取代原有的继电接触器控制系统。

3、20世纪60年代末期,美国汽车制造工业竞争激烈,为了使汽车型号不断翻新,缩短新产品的开发周期,1968年美国通用汽车公司(GM)提出研制PLC的基本设想,即:把计算机的功能和继电接触器拉制系统结合起来,将硬件接线的逻辑关系转为软件程序设计;而且要求编程简单易学,能在现场进行程序修改和调试;并且要求系统通用性强,适合在工业环境下运行

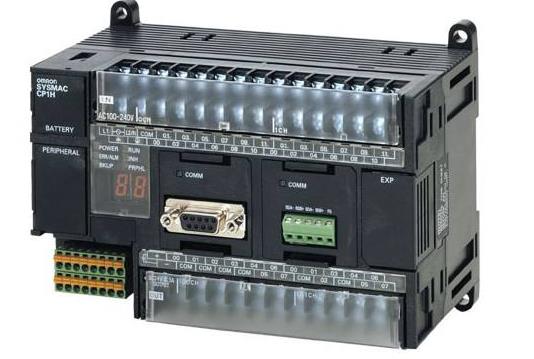

plc可编程控制器

4、1969年,美国数字设备公司(DEC)根据上述要求研制出了世界第一台可编程序控制器。限于当时的科学技术水平,可编程序控制器主要由分立元件和中小规模集成电路构成。但是,它实现了取代传统的继电接触器控制系统,首次在美国GM公司的汽车自动装配线运行,获得了成功。其后日本、德国等相继引入,并使其应用的领域迅速扩大。自第一台PLC诞生以来,它的发展经历了五个重要时期。

(1)从1969年到20世纪70年代初期。主要特点:CPU由中、小规模数字集成电路组成存储器为磁芯存储器;控制功能比较简单,能完成定时、计数及逻辑控制;有多个厂商推出一些典型产品,但产品没有形成系列化;应用的范围不是很广泛,还仅仅是继电接触器控制的替代产品。

(2)20世纪70年代初期到20世纪70年代末期。主要特点:采用CPU微处理器,存储器也采用了半导体存储器,不仅使整机的体积减小,而且数据处理能力获得很大提高,增加了数据运算、传送、比较等功能;实现了对模拟量的控制;软件上开发出自诊断程序,使PLC的可靠性进一步提高。plc应用范围在迅速扩大。

(3)、20世纪70年代末期到20世纪80年代中期。主要特点:由于大规模集成电路的发展,推动了PLC的发展,CPU开始采用8位和16位微处理器,使数据处理能力和速度大大提高;PLC开始具有了一定的通信能力,为实现PLC分散控制、集中管理莫定了重要基础;软件上开发出了面向过程的梯形图语言及助记符语言(plc电路图),为PLC的普及提供了必要条件。在这一时期,发达的工业化国家多种工业控制领域开始使用PLC控制。

plc控制系统

(4)20世纪80年代中期到20世纪90年代中期。主要特点:超大规模集成电路促使PLC完全计算机化,CPU已经开始采用32位微处理器;数学运算、数据处理能力大大提高,增加了运动控制、模拟量PID控制等,联网通信能力进一步加强:PLC功能在不断增加的同时,体积在减小,可靠性更高。在此期间,国际电工委员(IEC)颁布了PLC标准,使PLC向标准化系列化发展.

(5)20世纪90年代中期至今。主要特点:PLC使用16位和32位微处理器,运算速度更快、功能更强,具有更强的数值运算、函数运算和大批量数据处理能力;出现了智能化模块,可以实现对各种复杂系统的控制;编程语言除了传统的梯形图、助记符语言之外,还增加了高级编程语言。目前应用较广的有西门子plc和三菱plc.

以上对plc的起源和发展历程做了较详细的介绍。现在生活中plc控制系统应用较广。要想学好plc必须掌握plc编程语言。理解plc梯形图含义。
