配电柜由哪些组成,常规尺寸是多少?

文章出处:人气:28发表时间:2019-07-16 17:57:47

配电柜也叫配电箱,是目前生产中应用较广泛的一种低压配电柜。配电柜按用途可分为动力配电柜,照明配电柜,配电柜内各元器件相互配合最终发挥它的作用。正常运行时可借助手动或自动开关接通或分断电路。当出现故障时显示报警可自动切断供电,保护用电设备的安全。那配电柜都由哪些构成,各有什么作用,常规尺寸是多少呢?带着这些疑问今天我们来剖析下。

一,配电柜的箱体:目前常用配电的箱体有落地式和挂墙式,柜体材料按成本不同又可分为普通钢板和不锈钢板。

1、冷轧板SPCC,主要用电镀和烤漆件,成本低,易成型,材料厚度≤3.2mm。目前应用最广泛。

2、热轧板SHCC,材料T≥3.0mm,也是用电镀,烤漆件,成本低,但难成型,主要用平板件。

3、不锈钢:表面不用作任何表面处理,直接冲压及焊接成型,不锈钢柜体耐腐蚀,光洁度好但成本高。

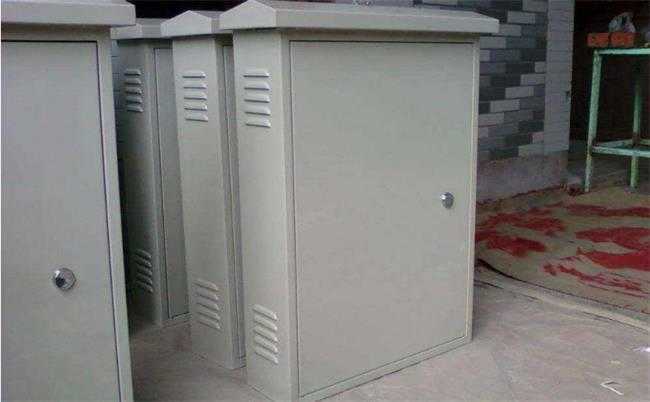

配电柜箱体

二、配电柜的总保险-断路器

断路器就是总开关,是配电柜的总电源入口,常用的有空气开关. 漏电开关.双电源自动转换开关。

1、空气开关:空气开关也就是空气断路器,在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流,并能在线路和负载发生过载、短路、欠压等情况下,迅速分断电路,进行可靠的保护。断路器的动、静触头及触杆设计型式多样,但提高断路器的分断能力是主要目的。目前,利用一定的触头结构,限制分断时短路电流峰值的限流原理,对提高断路器的分断能力有明显的作用,而被广泛采用。

2、漏电保护开关:既具备漏电保护功能,人触摸到带电体会跳闸,确保人身安全,是漏电保护器的主要功能;用电设备如果绝缘不好漏电到外壳上,漏电保护器也会跳闸,避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。

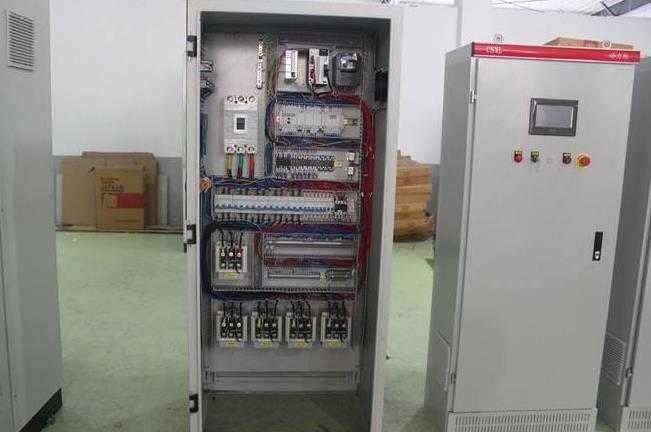

配电柜由哪些组成

三、配电柜内辅件:

1、电缆线(包括铜排)根据功率要求,柜内分一次线路和二次线路,一次线路主要负责直接供电线径大,二次线路主要是控制回路和信号灯反馈,电压较低一般线径小。

2、接线端子:主要为各电缆线连接作用。

3、线槽:柜内一次线和二次线的放入,这样使柜内线路一体美观方便检修。

4、仪表及指示灯:包括电压和电流显示,开关和故障信号灯显示等。

四、配电柜的尺寸:

目前常用的柜体尺寸按宽*高*深mm计算有:800*2200*600,600*2200*600,1000*2200*600,1200*2200*600,动力箱尺寸600*1700(1800)*370 800*1700(1800)*370,此外还可以根据不同场地需要定制各种非标尺寸的配电柜。

以上的就是对配电柜的组成本部分的详细介绍,无论哪种配电柜基本的元器件变化不大,但按用途不同柜内元件稍有不同。
