plc控制柜在抢答器中的实战运用

文章出处:人气:15发表时间:2020-03-17 10:29:51

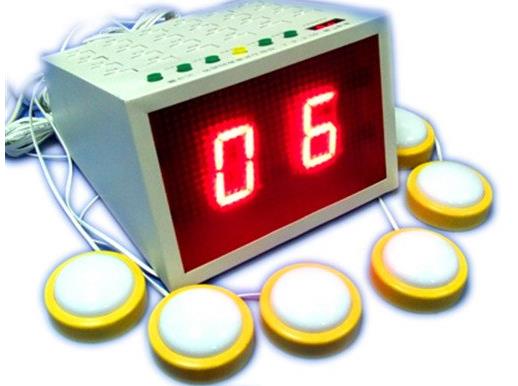

plc控制柜在不仅应用在工业领域和机械行业,而且在我们日常生活中也应用广泛。比如我们经常在电视里看到的抢答赛。就可以运用plc控制来实现。下面给大家讲解分析一个4人组参赛的抢答器设计过程。

1.抢答器I/O分配

根据控制要求,需要准备的工具材料有:24V开关电源、输入要有主持人控制的抢答开始按钮、复位按钮以及4个参赛人抢答按钮;输出要有蜂鸣器、违规指示灯以及七段数字显示。经过计算得出共需要I/O点15个,其中6个输入,9个输出。下面是plc逻辑图设计。

plc抢答器

输入信号:抢答开始按钮(主持人按钮)SB0 X0;

1号台抢答按钮(参赛人按钮)SB1 X1;

2号台抢答按钮 SB2  X2;

3号台抢答按钮 SB3  X3;

4号台抢答按钮SB4  X4;

复位按钮(主持人按钮)SB5

输出信号:蜂鸣器 Y0;

七段数码管显示

a  YI   、 b  Y2 、 c  Y3 、 d  Y4 、 e  Y5 、   f  Y6 、  g Y7

违规指示灯HL Y8。

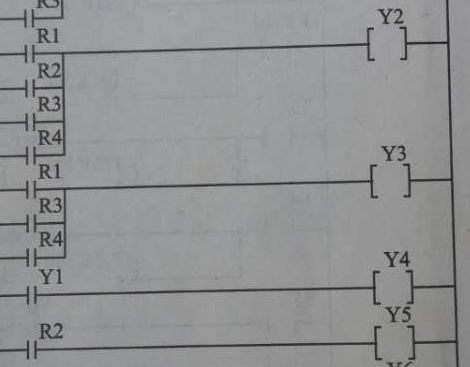

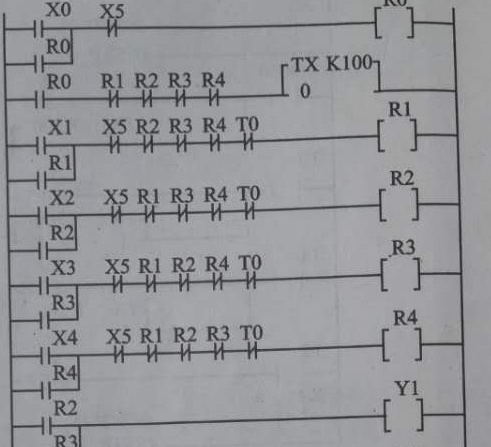

2.plc梯形图程序设计






抢答按钮X1~X4通过内部继电器R1~R4与七段显示输出Y1~Y7相接。数码显示1、2、3、4对应be、 aged、 abcd、fgbc,与此相对应的输出为:Y2Y3、Y1Y2Y7Y5Y4、Y1Y2Y7Y3Y4、Y6Y7Y2Y3Y。抢答器控制梯形图见图6-36

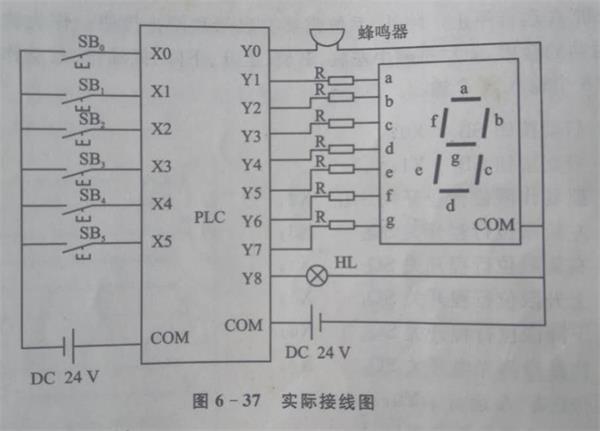

3.plc抢答器实际接线图


以上就是对plc抢答器实战做的设计和原理分析,可以看出plc梯形图非常直观,实际接线也简单方便。plc的应用大大方便了我们的生产生活。提高了生产效率。促进了生产力的发展。因此plc控制柜在以后应用会越来越广泛。
