S7-200plc控制器功能介绍

文章出处:人气:23发表时间:2020-03-09 10:13:55

plc控制器是整个控制柜的大脑,所有的功能实现都与plc控制器密不可分。目前无论是在工控领域还是机械、石油、化工领域。西门子S7-200plc控制器应用较为广泛。S7-200系列plc控制器是德国西门子公司生产的具有高性能价格比的微型可编程控制器。由于它具有结构小巧,运行速度高,价格低廉及多功能多用途等特点,因此在工业企业中得到了广泛应用。

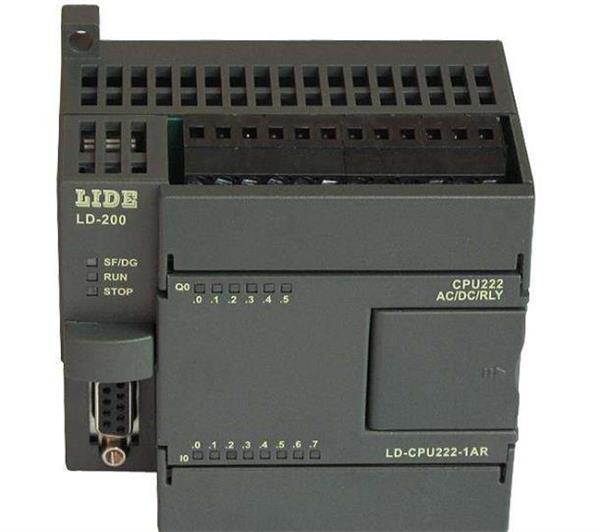

S7-200PLC控制器

一、S7-200plc控制器输入输出特性见下表所示。

型号

电源

输入电压

输出类型

输出电压

输出电流


CPU212

CPU214

直流24V

直流24V

晶体管直流输出

直流24V

0.5A

交流120V230V

直流24V

继电器输出(N/P型)

直流24V

交流24V230V



2A

交流120V230V

交流24V120V

可控硅交流输出

交流120V230V



1A


CPU215

CPU216

直流24V

直流24V

晶体管直流输出

直流24V


交流120V230V

直流24V

继电器输出

直流24V

交流120V230V

2A

二、S7-200plc控制器存储空间及地址分配

1.存储空间分类

SIMATIC S7-200系列可编程序控制器的存储空间大致可划分为3个子空间,即程序空间,数据空间和参数空间

(1)程序空间

程序空间主要用于存放以梯形图语言或语句表语言编写的程序,用户应用程序使用S7-200专用的编程工具输人PLC。由于程序空间的布局比较简单,功能也比较单一,其操作与管理都由PLC系统自身或编程器来实施,因此用户对该空间不需作太多的了解。

(2)教据空间

数据空间主要用于存放工作数据。它又包括两个子空间:数据存储器子空间和数据对象子空间。具体情况见下图

(3)参数空间

参数空间用于存放系统空间,如站地址、口令等。

s7-200plc

2.数据存储空间的地址分配,数据存储空间的地址分配见下表。

存储器类型

Cpu212

Cpu214

Cpu215

Cpu216

变量存储器V

0.0-1023.7

0.0-4095.7

0.0-5119.7

0.0-5119.7

输入映象寄存器I

0.0-7.7

0.0-7.7

0.0-7.7

0.0-7.7

输入映象寄存器Q

0.0-7.7

0.0-7.7

0.0-7.7

0.0-7.7

内部标志位寄存器M

0.0-15.7

0.0-31.7

0.0-31.7

0.0-31.7

特殊标志位寄存器SM

0.0-45.7

0.0-85.7

0.0-199.7

0.0-199.7

状态寄存器S

0.0-7.7

0.0-15.7

0.0-31.7

0.0-31.7

定时器T

0-63

0-127

0-255

0-255

计数器C

0-63

0-127

0-255

0-255

累加器AC

0-3

0-3

0-3

0-3

模拟量输入AI

0-30

0-30

0-30

0-30

模拟量输出AQ

0-30

0-30

0-30

0-30

高速计数器HC

0

0-2

0-2

0-2

以上就是对西门子s7-200plc控制器功能做了详细介绍,大家在以后的工作和学习中会经常用到西门子控制器。熟练掌握应用内部数据对以后从事自动化控制工作有很大帮助。
