电气控制与plc的配合应用密不可分

随着电气控制在各行业的广泛应用，大大提高了社会生产效率，这与plc的配合应用是密不可分的。电气控制与plc相辅相承，互相配合使得自动化设备得到了飞速发展。那电气控制与plc是怎样应用到实际生产生活中的呢。今天和大家来聊聊。

1、电气控制与plc控制线路设计基本原则

技术人员在进行电气控制与plc线路设计时，应保证电气线路工作安全、可靠、操作和维修方便的原则，同时要尽量减少设备投资。这就要求设计人员能够熟练掌握电气系统设计的基本原理、基本线路单元，了解生产工艺对控制线路的要求。尤其要注意控制线路连线的基本规则及有关事项。

2、电气控制与plc在触点串联和并联中的应用

在电气控制中如果要求几个条件都具备时，才能使控制电器线圈得电，可将几个常开触点与线圈相串联，如果要求几个条件只具备一个时，就使所控制线圈断电，可将几个常闭触点与线圈串联。这两种线路的控制称为串联控制。

在电气控制中也常常用到并联控制。如下图所示，它表明当几个条件具备一个时，就使所控制的电器线圈得电。表明几个条件同时都具备时，才能使控制电器线圈断电。

通过以上两个简单串并联电路可以看出，普通的继电器控制接线较多，用到的继电器数量也多，因此，如果采用plc控制可以简化电气线路。plc在串并联电路中应用会更方便。

3、电气控制与plc配合使用简化触点和线路

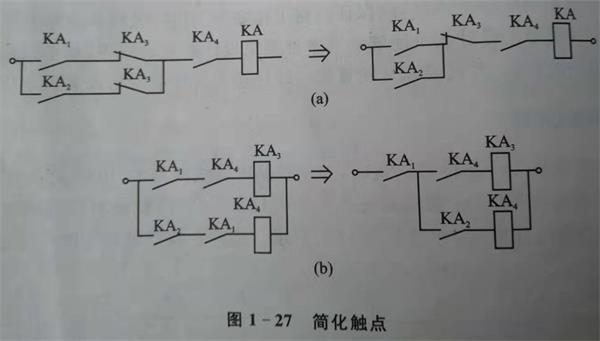

电气控制在设计时，在满足动作要求情况下，应尽量减少触点，以便降低故障率。提高线路的可靠性。下图为合并同类触点示例。应注意在合并触点时应考虑触点的额定电流值。

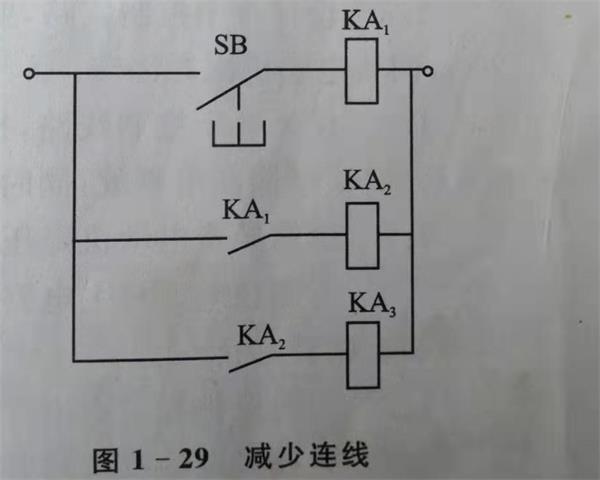

下图所示，当继电器KA3动作时，必须先经过KA1、KA2二个继电器动作。当控制过程允许继电器KA3与KA2同时动作时，可改画成右图电路。这样，继电器KA3动作时只要求KA1继电器动作。如果控制过程需要3个继电器KA1、KA2、KA3有序动作。显然图A也不太合适，可改成图29.这样可以尽量减少电路连接点，降低故障率，增加线路工作可靠性。

如果把上面的两个线路改为plc控制，那接线可就方便多。plc内部带有继电器，很多串并联互锁控制可在plc内部软件程序中实现。不需要外部物理接线就以实现。

综上所述，电气控制与plc的综合应用大大简化了外部接线线路，可以让电气控制简单化，设备故障率减少。有利于维护人员进行检修。
