plc恒湿恒湿控制柜安装规范有哪些要求?

文章出处:人气:78发表时间:2019-07-25 17:42:08

PLC恒湿恒湿控制柜是整个控制系统的核心,因此安装之前,应检查确认现场已具备安装条件,方可拆除机组包装或现场防护措施。那到底有哪些具体安装规范要求呢,今天为大家详细讲解。

一、控制柜现场及连接要求

1、远离热源,通风良好,附近无漏水、漏气现象及电子干扰源;

2、散热风扇两侧或其他进排气口的通风空间不小于500mm;

3、基础底座应水平、牢固;

4、顶部及底部应留足够的接线及维修空间;

5、机体与基础必须连接牢靠;

6、强、弱电进出线按外接端子图要求从控制柜两侧分离布线;

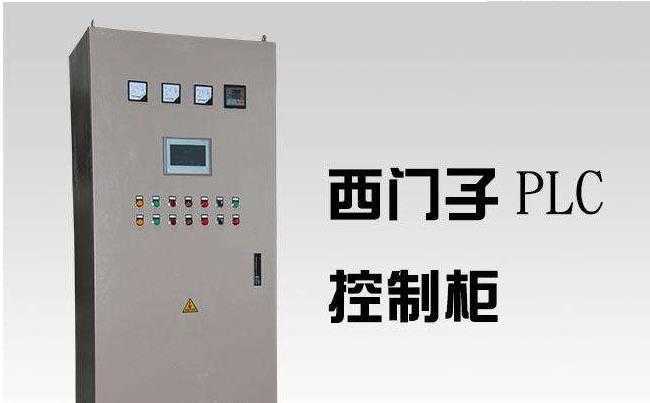

plc控制柜

二、plc控制柜的安装注意事项

1、风管温湿度传感器

应安装于风管直管段距弯头≥1000mm的均流段,严禁安装于风管的弯头处,规格型号、端子布线、接线符合设计图纸要求;

2、室内温湿度传感器

应安装于室内温湿度比较稳定、均匀的位置,严禁安装于温湿度忽冷忽热的地方,规格型号、端子布线、接线符合设计图纸要求;

3、风压差传感器、风速传感器

负压检测管(或风速探头)尽量插在风道直管段距弯头≥1000mm的均流段,严禁插在风管的弯头处;若均流段的距离不够造成压差波动,可进行横截面环行采样,规格型号、端子布线、接线符合设计图纸要求;

4、缺风报警压差开关

应安装于盘管段,(根据实际情况分别将正、负压检测管正确插在盘管前后),规格型号、端子布线、接线符合设计

5、过滤器压差开关

应安装于过滤段,(根据实际情况分别将正、负压检测管正确插在过滤器前后),规格型号、端子布线、接线符合设计图纸要求;

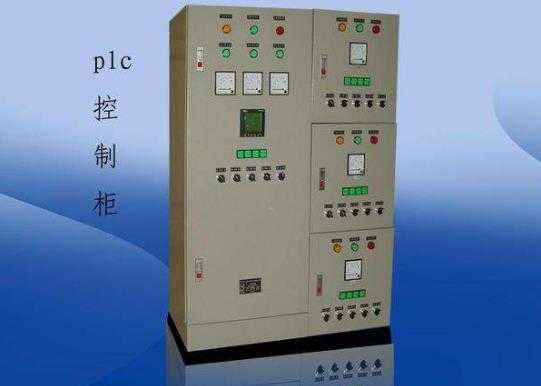

plc恒温恒湿控制柜

6、高温断路开关

应安装于电加热出风侧附近,距电加热管约200mm,规格型号、端子布线、接线符合设计图纸要求

7、水管温度开关

应安装于冷热水供水总管,规格型号、端子布线、接线符合设计图纸要求,规格型号、端子布线、接线符合设计图纸要求;

8、新风温度开关

应安装于新风管或室外,规格型号、端子布线、接线符合设计图纸要求;

9、急停开关

应安装于空调机组风机段正门侧,规格型号、端子布线、接线符合设计图纸要求;

10、风阀执行器

应安装位置(安装于相应风阀上),规格型号、端子布线、接线符合设计图纸要求;

plc控制柜现场安装规范

11、冷热水电动调节阀

应安装于空调机组冷/热水回水管上,规格型号、端子布线、接线符合设计图纸要求;

12、蒸汽加热阀&执行器

应安装于空调机组蒸汽供汽管上,规格型号、端子布线、接线符合设计图纸要求;

13、蒸汽加湿阀&执行器

应安装于空调机组蒸汽加湿供汽管上,规格型号、端子布线、接线符合设计图纸要求;


以上就是对plc控制柜的安装规范的总结,在现场安装过程中一定要按相关安全要求规范操作,确认控制柜正常运行。
