中间继电器和速度继电器结构特点和选用标准

文章出处:人气:10发表时间:2020-05-19 10:08:20

配电柜中中间继电器的使用是必不可少的,它主要用来控制信号灯的显示以及各种传动机构的转换信号。属小电流控制大电流。速度继电器在机床电气控制线路中应用较多。那中间继电器和速度继电器的结构特点有哪些,怎么来选用它们呢。今天和大家来详细分析。


一、中间继电器的结构特点和选用标准

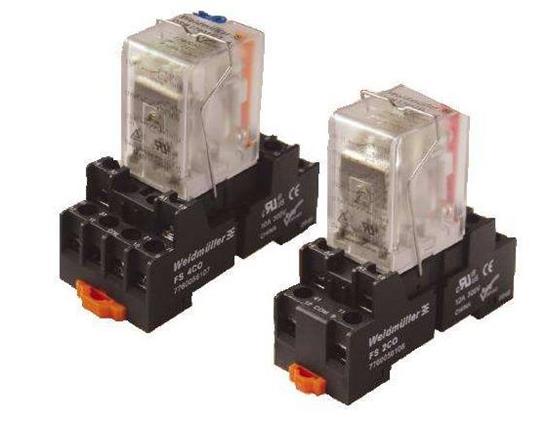

1、中间继电器中间继电器有交流和直流之分,常见的交流中间继电器有J2Z7系列直流中间继电器有JZ12系列。JZ7系常开性点列中间继电器的外形和结构如下图所示,它由线圈、静铁心、动铁心、触点系统、反作用弹簧及复位弹簧等组成。

2、中间继电器用途:中间继电器在机床控制线路中,常用来控制各种电磁线圈,起到触点的容量或数量的放大作用。JZ7系列中间继电器适用于交流电压500伏、电流5安及以下的控制电路。

3、中间继电器选用:中间继电器主要根据控制电路的电压等级以及所需触点的数量、种类以及容量等要求来选用,Z7系列中间电器的技术数据可查阅技术资料。


二、速度继电器的结构特点和选用

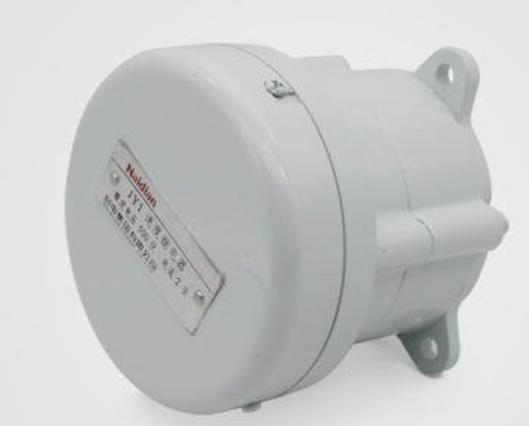

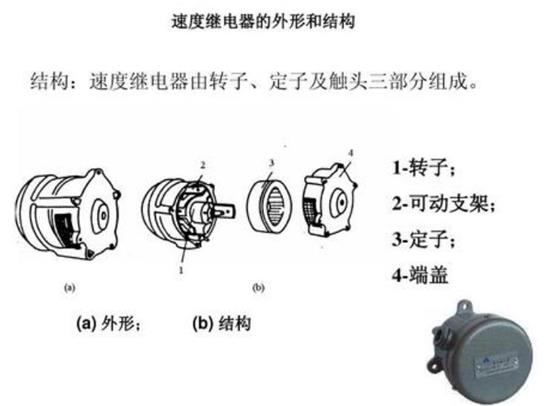

速度继电器曾称反接制动继电器,常用的速度继电器有JY1和JF20两种型号,mY型速度继电器的外型、结构及工作原理如下图所示


1、速度继电器用途:在机床电气控制中,速度继电器用于电动机的反接制动控制。速度继电器的动作转速一般不低于100~300转/分,复位转速约在100转/分以下。使用速度继电器时,应将其转子装在被控制电动机的同一根轴上,而将其常开触点串联在控酸木托制电路中,制动时,控制信号通过速度继电器与接触器的配合,使电动机接通反相序电源而产生制动转矩,使”P其迅速减速;当转速下降至100转/分以下时,速度继电器的常开触点恢复断开,接触器断电释放,其主触点断开面迅速切断电源,电动机便停转而不致反转

2、速度继电器选用:速度继电器主要根据所需控制的转速大小、触点数量和触点的电压、电流来选用,如JY1型在3000转/分以下时能可常工作;ZF20-1型适用于300~1000转/分ZF20-2型适用于1000-3600转/分。其技术数据可以查阅相关技术资料。


三、继电器通电注意事项

1、速度继电器可以先安装好,不属定额时间内。安装时,采用速度继电器的连接头与电动机转轴直接联接方法。应使两轴中心线重合,若采用带轮联接方法,应使两轴中心线保持平行。

2、通电校验时,要首先检查能否制动,若按下制动按钮电动机不仅没有制动,而且继续运转,則主要是由于速度继电器的两副常开触点的接线接反所致。

3、试车时,若制动不正常,可检查速度继电器的胶木摆杆紧固螺钉是否松脱和损坏,或者根据实际转速调节调整螺钉,使弹簧压力增大或减小,调节后要把固定螺母锁紧。切忌用

外力弯曲其动、静触点,使之变形。

4、要掌握反接制动的原理及控制过程,要熟悉速度继电器的结构、原理及调整方法。

5、在调节速度继电器的调整螺钉时,必须切断电源,以防止出现相对地短路引起事故

6、电动机、速度继电器等不带电的金属外壳应可靠接地。
