时间继电器的触点整修及改装注意事项

文章出处:人气:7发表时间:2020-05-16 11:42:04

时间继电器在使用过程中由于经常吸合,触点会出现接触不良的情况。有时可以根据时间继电器工作原理改装成自己需要的控制方式。那具体方法有哪些呢,下面给大家详细介绍。

一、时间继电器触点整修

1、松下延时或瞬时微动开关的紧固螺钉,并取下微动开关。要注意紧固延时用微动开关的螺母不要丢失。

2、用力均匀慢慢撬开微动开关盖板并取下。

3、小心取下动触点及附件,要防止由于用力过猛而弹失小弹簧和薄膜垫片。

4、进行触点整修,若无法修复需调换新触点。

5、装配时,按拆卸的逆顺序进行。

6、手动检查微动开关的分合是否瞬间动作,触点接触是否良好


二、时间继电器改装步骤

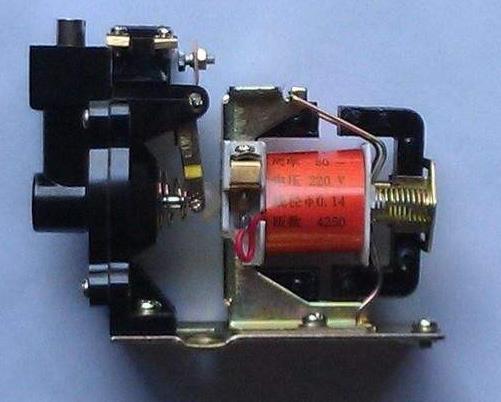

1、松下线圈支架紧固螺钉,取下线圈和铁心总成部件

2、将总成部件沿水平方向旋转180°,然后重新旋上紧固螺钉。

3、观察各延时和瞬时触点动作情况,使其调整在最佳位置上

4、旋紧各安装紧固螺钉后,进行手动复验,若未达到要求须重新调整


三、时间继电器通电校验工艺要求

1、触点整修后应做到接触良好,潸洁触点时,可用四氯化碳或汽油清洗。

2、修理触点时,不得用砂纸或其它研磨材料,而应使用锋利的刀刃或细性修平,然后用净布擦净,不得用手指直接接触触点或用油类润滑,以免洁污触点。

3、时间继电器改装后,对各延时和瞬时动作的触点必须重新进行调整。

4、调整延时触点时:粗调可旋松线圈和铁心总成部件的安装螺钉,向上或向下移动位置后再旋紧,细调可调节螺栓的螺母

5、调整瞬时触点时,可松开安装瞬时微动开关底板上的螺钉,向上或向下移动后再旋紧

6、整修和改装结東后,应按规范进行通电校验,要做到一次通电校验合格。

7、通电校验合格的标准为:在1分钟内通电频率不少于10次,做到各触点工作良好,吸合时无噪声,铁心释放无延缓,并且每次动作的延时时向一致。


四,时间继电器整修注意事项

1、拆卸时,应备有盛放零件的容器,以免失落零件。

2、整修和改装过程中,不允许硬撬,以防止损坏电器

3、在进行校验接线时,要注意各接线端子上线头的间距,防止产生相间短路。

4、通电校验时,必须将时间继电器紧固在校验板(台)上和可靠接地,并有其它人监护

5、改装后的时间继电器在使用时,要将原来的安装位置水平旋转180度,使动铁心释放时的运动方向始终保持垂直向下。
