电流和电压互感器在配电柜中接线图分析

文章出处:人气:37发表时间:2019-12-31 15:06:36

在配电柜中经常会有电流表和电压表显示,这种电流和电压显示功能是由电流和电压互感器测量数据而来。通常在高压配电柜电气设备中或低压配电柜电气设备应用中较多。电流互感器又叫变流器,在配电环境中不能直接测量大电流,它可以使较大的电流变成较小的电流的一种装置,电流互感器一次侧与电源负载串联,其二次侧电流最大为5A,它的用途是在配电系统中供测量仪表和继电保护用。

1、电流互感器作用和接线方法

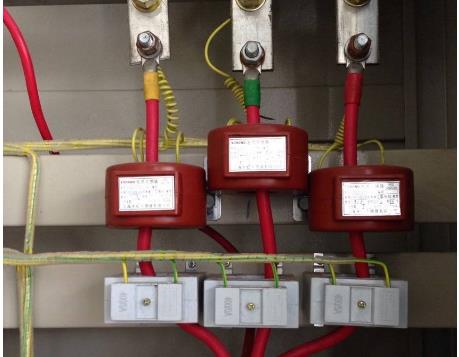

高压电流互感器一般分空气冷却和油冷却两类,一次匝数有单匝和多匝两种,在室内配电装置上装置的电流互感器一般为空气冷却式,如下图所示。

电流互感器接线

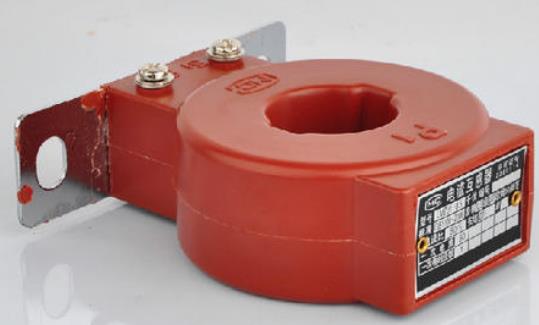

目前,在低压开关柜380V配电设备上使用的LML-0.5型,LMK10.5型及LM0.5型(加大容量型)的电流互感器,是一种穿心式电流互感器,电流互感器的铁芯是由带状硅钢片卷制而成,并经特殊热处理,一次线圈可使电气负荷电线穿过铁芯中间,或沿着铁芯圆周均匀绕在上面,外面有防护外壳,器身中间设有一次线的贯穿窗口。它具有体积小、重量轻、绝缘良好、安装使用方便等优点,不必去连接一次带电侧,避免两个较大电流的接线点因接触不良发生发热烧坏的危险。

LMK-0.5型或LMK1-0.5型的电流互感器,还有一个特点,它能使一台作多个变化使用,即将300/5A的电流互感器作为150/5、10065、75/5等十几个变化使用,只须将母线贯穿电力负荷线2、3、4匝即可。

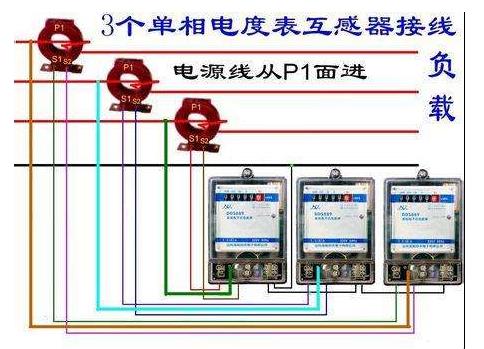

电流互感器接线图

在安装使用高压和低压电流互感器时,也应注意以下问题。

(1)高压电流互感器必须经过检查、耐压实验合格后方能投入运行。

(2)电流互感器应安装在金属构造上,并与其它带电体保持一定的安全距离。

(3)高压电流互感器在运行前要检查瓷体有无裂纹,法兰盘有无裂纹。

(4)高压电流互感器和低压运行的电流互感器二次线圈电路不得开路并将其一端接地。如果二次侧开路,又无接地,会使电流互感器铁芯中的磁通急剧增大,在二次线圈上产生很高的感应电动势,危及人身安全。

此外,由于铁芯中磁通增大,会引起铁芯发热,严重时会使电流互感器绝缘损坏,井导致高压侧短路。因此,为了人身和设备的安全,应将电流互感器二次侧端接地,并不得开路。在拆换其二次侧线路时,应断电拆换,并且将仪表串联在线路中。如需拆除某些仪表,应将其电流互感器二次侧短接。

电压互感器接线方法

2、电压互感器作用和接线图

电压互感器用于交流高压装置中的测量仪表及保护装置作动力电压电源的装置。将被测高压接在电压互感器的一次侧,面二次侧的电压一般为1OOV,供仪表指示和保护动作装置的起动电源用。应用电压互感器可将测量仪器电路与高压电路隔离开,以保证人身及电气设备的安全。电压互感器的一般线路见图所示。

般电压互感器都用于高压电力线路上,它也是一个小型高压变压器,接线线路如图所示。电压互感器在室内分干式和油浸式两种,并可分为单相电压互感器和三相电压互感器。

在使用电压互感器时要注意以下几方面的问题

(1)电压互感器在安装完毕后必须经过检查方能投入运行。并经耐压实验合格后,

(2)电压互感器要经常检查其瓷套管有无裂纹、损坏等不安全因素。

(3)检查电压互感器油位指示器是否在标准高度的范围内,有无堵塞渗油。

(4)搬动电压互感器时其倾斜角度不应超过15°,以免损坏内部的绝缘。

(5)电压互感器的二次侧绝不允许短路。

以上就对电流互感器和电压互感的分析和接线图方法。这两种互感器在外观上很相似,在配电柜安装和检修时要学会辨别这两种互感的区别和作用。
