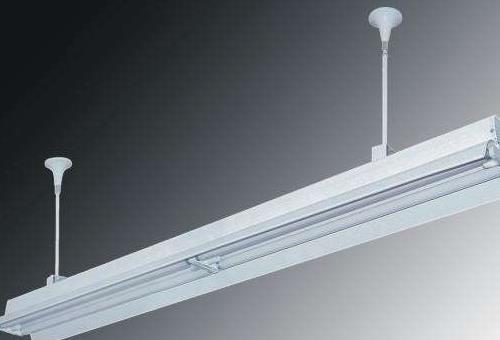

荧光灯是继白炽灯之后的又一创新发明。解决了以前老式白炽灯的灯光暗淡和耗电问题。为我们的生活提供了更多使得。时至今日随着节能led的普及,荧光灯在照明配电系统中荧光灯占有一定的市场份额。无论是在家庭照明中还是工业照明系统。荧光灯一直在使用。那荧光灯原理图是怎样的,我们怎样去安装呢,今天和大家好好聊聊。
一、荧光灯工作原理
荧光灯接通电源后,电源电压经过镇流器、灯丝,加在起辉器的∩型动触片和静触之间,引起辉光放电。放电时产生的热量使双金属门型动触片膨胀并向外伸胀,与静触片触,接通电路,使灯丝预热并发射电子,与此同时,由于∩型动触片与静触片相接触,使片间电压为零而停止辉光放电,使∩形动触片冷却并复原脱离静触片,在动触头断开瞬间,镇流器两端会产生一个比电源电压高得多的感应电动势。
这个感应电动势加在灯管两端,灯管内情性气体被电离而引起弧光放电,随着灯管内温度升高,液态汞就汽化游离,引起蒸汽光放电而发出肉眼看不见的常外线,紫外线激发灯管内壁的费光粉后,发出近似月的灯光。
镇流器另外还有两个作用,一个是在灯丝预热时,限剧灯丝所需的预热电流值,防止热过高面烧断,并保证灯丝电子的发射能力,二是在灯管起辉后,维持灯管的工作电压和制灯管工作电流在额定值内,以保证灯管能稳定工作,并联在氖泡上的电容有两个作用,一是与镇流器线圈形成LC振荡电路,能延长灯丝的热时间和维持感应电势,二是能吸收干扰收音机和电视机的交流杂声。

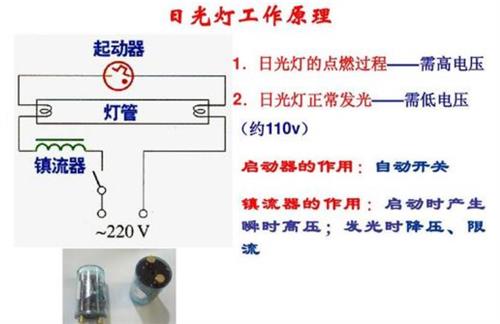

当电容击穿时剪除后,起辉器仍能使用。当灯管一端灯丝断裂时,连接两引出脚后仍可继续使用镇流器线圈有四个线头的接线原理图如图所示
二、荧光灯照明线路的安装方法

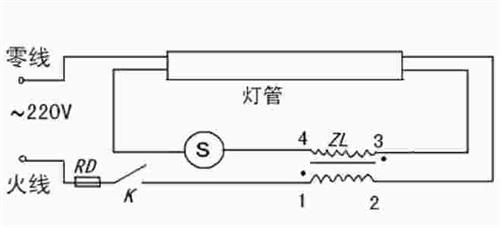

荧光灯线路的安装方法如图所示。
1、起辉器座上的两个接线桩分别与两个灯座中的各一个接线桩连接;
2、一个灯座中余下的一个接线桩与电源的中性线(地线)连接,另一个灯座中余下的一个接线桩与镇流器的一个线头相连,而镇流器的另一个线头与开关一个接线桩连接,而开关另一个接线桩与电源的火线连接。
