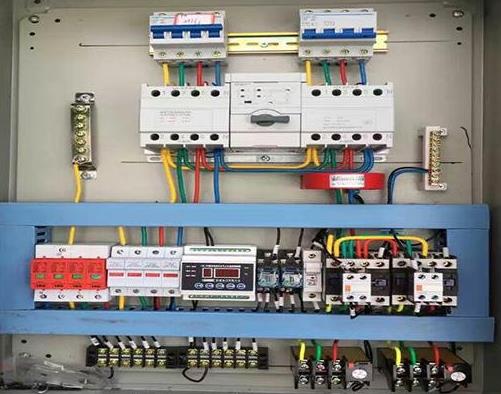

配电箱在工业和民用领域应用广泛,不同的使用场合配电箱的安装要求和控制方式也不一样,配电箱上面的按钮和指示灯使用型号和安装方法也有区别。那空间对按钮和指示灯有什么规定呢,下面跟大家详细讲解。

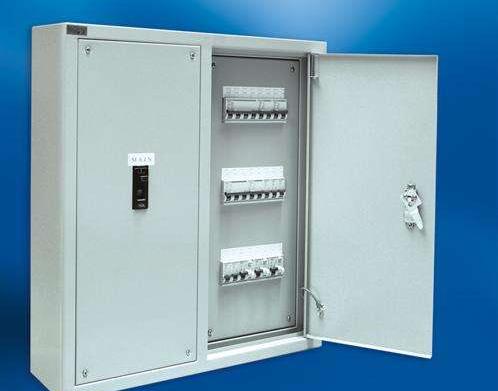

一、配电箱元件位置与安装
配电箱控制器件应尽可能地安装在干燥和清洁的地方,便于维护和检修,并避免装卸材料或其他移动设备对其损害。控制器件应安装在维修站台上至少0.2米的高处。但此要求不适用于位置传感器的脚踏控制开关手控开关的手柄必须安裝在操作者在工作位置上容易摸到的范围内,并不得低于操作者站台之上的0.5米。手柄必安装在操作者不需要幕近机床运动部件或者其他的危险部分,就能摸到。
二、配电箱按钮的相对位置及颜色
1、配电箱对应的“启动”和“停止”按钮应相邻安装,“停止”按钮必须在“启动”按细的下边或左边当用两个“启动”按钮控制相反方向时,“停止”按铝可以装在它们之间
2、按钮的颜色“停止”和急停按钮必须是红色,当按下红色按钮时,必须使设备停止工作或断电“启动”按钮的颜色是绿色。“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得用红色和绿色点动必须是黑色复位按钮(如保护继电器的复位按钮)必须是蓝色,当复位按铝还有“停止”作用时,则必须是红色。
在自动和手动操作中,红色菇头按用作急停,其他色的菇头按钮,可用于双手操作”的“循环开动”按钮,或用于备有机械保护装置“循环开动”抟钮。在上述情况下,按钮不得为红色,应为黑色或灰色。
三、配电箱指示灯和光标按钮的额色及其含义
1、指示灯(通常灯亮发信息)用来发指示和作证明,前者是吸引操作者注意或指示提作者应完成某种任务,后者是证明一种指令、一种状态或条件,或者一种变化或过波周期的结束。指示灯的颜色规定:在使用指示灯的地方,红、黄、绿这三种颜色不得有其他含义;对于其他用途的指示灯,应使用蓝色成白色。
2、光标按钮应是:灯亮和灯熄均为同一种颜色:释放按钮后,自行复位,不能采用元标按钮的地方,必单独使用按组和指示灯,光标按钮不得用于急停,也不得用于点动。光标按钮用来发指示时,光标按钮灯亮,指示操作者可以或者应当按那个亮了的按细,在某些使用场合,指示操作者必须先完成某项任务,然后按那个按钮。灯灭,证明给出的命令已经被接受或执行完毕。
使用的顺序:先是按钮灯亮,而后按压按钮。黄、绿、蓝三种通常用于这种方式光标按钮用来作证明时,当按下未亮的按组时,使灯亮,证明由按钮所给出的命令已该接受或执行。此后,灯一直亮着,直至接到相反的命令为止。使用的顺序:先按压按钮,然后按钮灯亮。白色通常用于这种方式。
