配电柜中热继电器的结构特点和选用标准

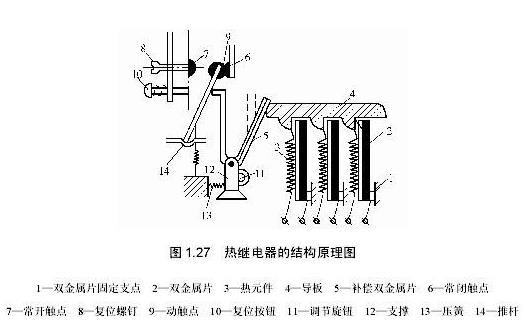

配电柜中热继电器使用广泛，其作用对负载设备进行过流和过热保护，热继电器由热元件、触点系统、动作机构、复位按钮和整定电流装置组成。热继电器的应用保护了负载设备，降低了电气事故率。其结构如下图如示。

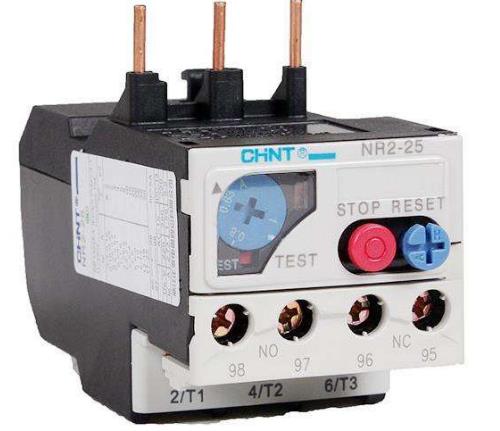

一、热继电器的用途

热继电器是一种应用比较广泛的保护继电器，主要用来对三相异步电动机进行过载保护。由于热继电器的工作原理是过载电流通过热元件后、使双金属片加热弯曲去推2动动作机构来带动触点动作，从而将电动机控制电路断开，实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。

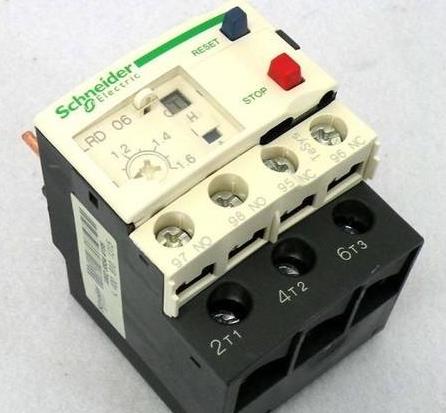

二、热继电器的选用标准

热继电器选用时，一般只要选择热继电器的整定电流等于或略大于电动机PE的额定电流即可。在结构型式上，一般都选用三相结构;对于三角形接法的电动机，可选用带断相保护装置的热继电器。但对于短时工作制的电动机，如机床刀架或工作台快速进给的电动机以及长期运行、过载可能性很小的电动机载保护

三、热继电器的安装要求

热继电器应安裝在其他发热电器的下方。整定电流装置的位置一般应安装在边，并保证在进行调整和复位时的安全和方便。接线时应使接点紧密可靠，出线端的导线应过粗或过细，以防止轴向导热过快或过慢，使热继电器动作不准确。

四、热继电器的使用注意事项

1、热继电器的热元件应串接在主电路中，其常闭控制触点应串接在控制电路中。

2、热继电器的整定电流必须按电动机的额定电流自行调整。绝对不允许弯折双金属片。

3、一般热继电器应置于手动复位的位置上，若需要自动复位时，可将复位调节螺钉以顺时针方向向里旋足

4、热继电器因电动机过载动作后，若要再次启动电动机，必须待热元件冷却后，才能使热继电器复位，一般复位时间:对自动复位需5分钟;对手动复位需2分钟。

5、接触器的自锁常开触点KM必须与启动按钮SB2并联。

6、在启动电动机时，必须在按下启动按钮SB2的同时，还应按住停止按钮SB1，以保证万一出现故障可立即按下SB1，防止扩大事故
