配电柜内连接电线较多,各种低压电器元件和接插件组合在一起。在装配配电柜时要按照电气接线图来正确操作接线,并能准确认识配电柜内电气图纸上的电气符号。

一、电气接线图画法

1、电气接线图必须保证电气原理图中各电气设备和控制元件动作原理的实现

2、电气接线图只标明电气设备和控制元件之间的相互连接线路,面不标明电气设备和控制元件的动作原理

3、电气按线图中的控制元件位置是依据它所在实际位置绘制的。

4、电气接线图中的各电气设备和控制元件必须按照国家标准规定的电气图形符号绘制。

5、电气接线图中的各电气设备和控制元件,其具体型号可标在每个控制元件图形旁边,或者如图1-25那样,画表格说明。

6、实际电气设备和控制元件结构都很复杂,画接线图时,只能画出接线部件的电气图形符号


二、配电柜内控制元件板面位置图画法

1、电器元件板面位置图,就是控制元件在配电板(盘)上的实际位置

2、准确标明各控制元件之间的尺寸,

3、图中各控制元件严格按照国家有关标准绘制

4、对于大型电气设备的安装位置图,只画出机座固定螺栓的位置和尺寸。


三、配电柜电路图中的电气符号

配电柜内电气符号包括电气图形符号,电气设备和控制元件文字符号两种。这些电气符号是国家统一规定的固形符号和文字符号。从1990年1月1日起,所有的电气技术文件和图纸一律使用新国家标准(GB4728-86、GB7159-87),废除旧的国家标准(GB312-64,GB313-64,GB314-64)。


四、电工系统图图形符号

电工系统图图形符号分为基本符号、一殿符号和明细符号三种,

1.基本图形符号(简称基本符号)基本符号不代表具体的设备和器件,面是表明某些特征或统组接线方式。例如,用符号”表示交流电;用符号“+”表示正极:用符号“△”表示组三角形接法。基本符号可以标注于设备和器件明细符号旁边或内部

2.一般图形符号(简称一般符号)一般符号用于代表某一大类设备或器件

3.明细符号明细符号用于代表具体器件和设备,一般图形符号与基本符号或文字符号相结合所派生出的符号,就是明细符号。

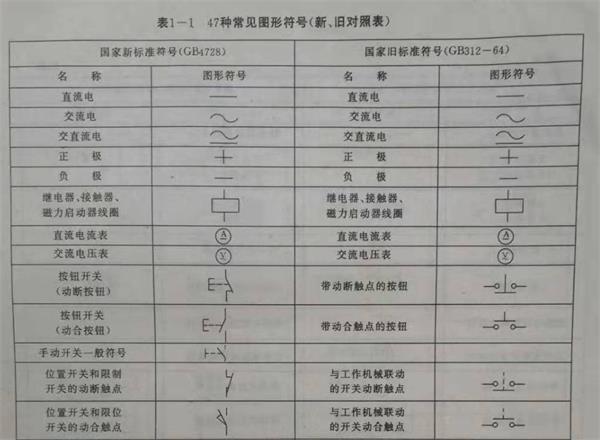

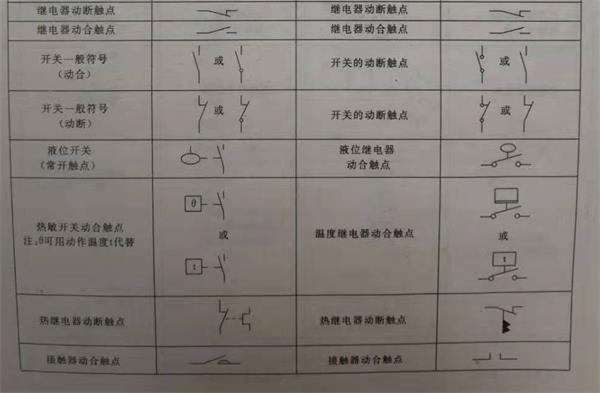

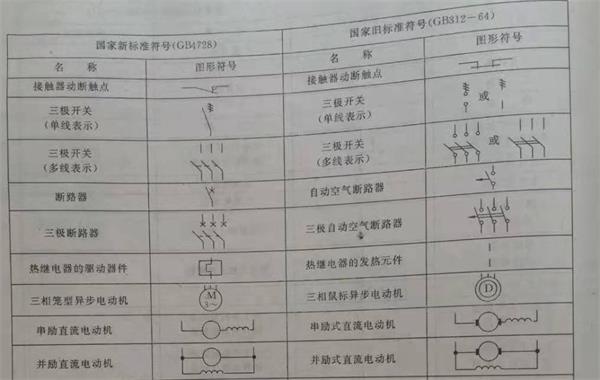

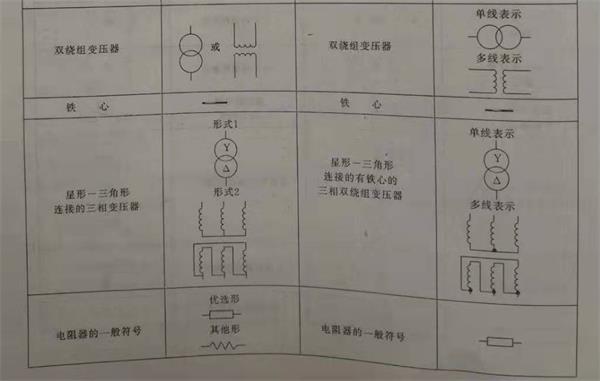

为了加深对电工系统图图形符号的认识,现将47种常用器件和设备的图形符号列在表1-1中。大量的电工系统图固形符号见下图。


五、电气技术中的文字符号

电气技术中的文字符号分为基本文字符号、轴助文字符号、补充文字符号三种

1.基本文字符号

基本文字符号是表示电气设备、装置和元器件种类的文字符号。基本文字符号分为单字母符号和双字母符号两种

(1)单字母符号单字母符号是按拉了字母将各种电气设备。装置和元器件划分为23大类,每大类用一个专用单字母符号表示,单字母符号应优先采用

(2)双字母符号双字母符号由一个表示种类的单字母符号与另一个字母组成,其组合形式应以单字母在前、另一个字母在后的次序列出,如“GB”表示蓄电酒,其中“G”为电源的单字母符号,只有当单字母符号不能满足要求,需要将大类进一步划分时,才采用双字母符号,以便较详细和更具体地表述

电气设备,装置和元器件等电气设备、装置和元器件常用基本文字符号详见对照图,图中出了新标准GB7159-87与旧标准GB31264对照关系。
